Kupplungsdose mit Wechseleinsatz, Adapter und Anschlussleitung
UIC – Steckverbinder für Wagenübergänge nach UIC 558 VE
Bahnsteckverbinder zur Fernschaltung der Beleuchtung und Türen sowie zur Audioübertragung
Baureihe UIC
Baureihe UIC

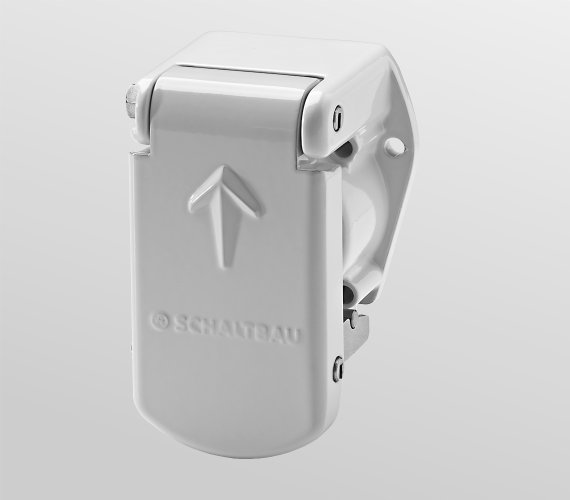

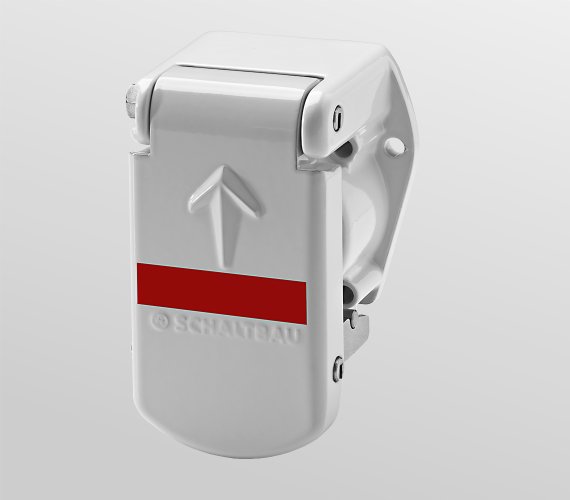

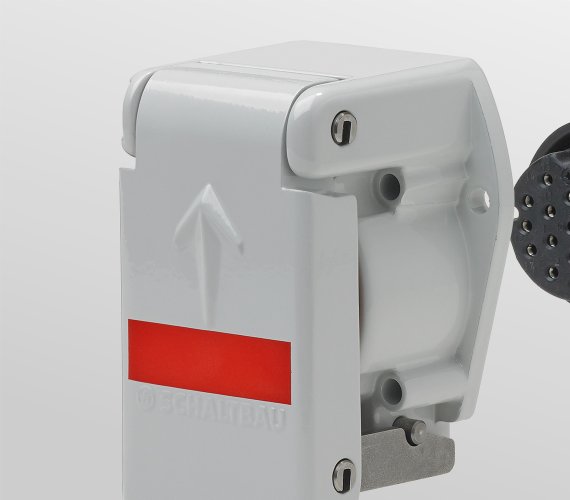

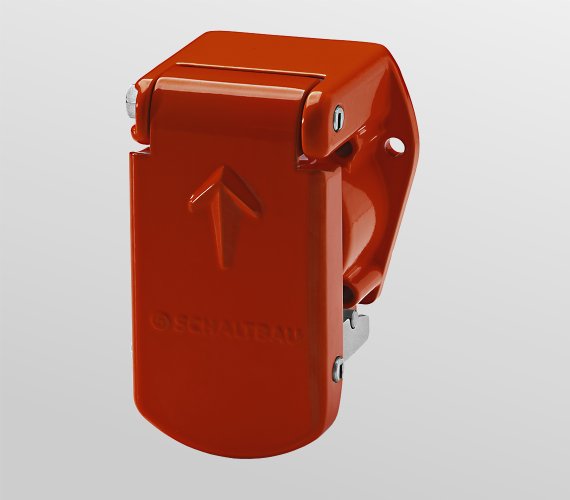

Kupplungsdose mit Einsatz und Anschlussleitung
Baureihe UIC
Kupplungsdose mit Einsatz und Anschlussleitung
Baureihe UIC
Kupplungsdose mit Einsatz und Anschlussleitung
Baureihe UIC
Kupplungsdose mit Einsatz und Anschlussleitung
Baureihe UIC

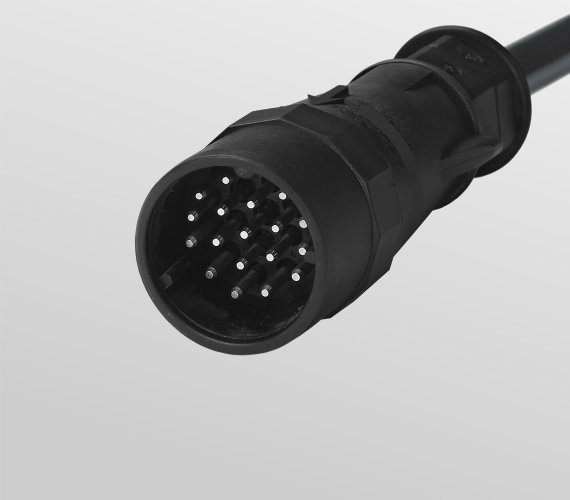

18-polige Stecker mit Anschlussleitung
Baureihe UIC
18-polige Stecker mit Anschlussleitung
Baureihe UIC
18-polige Stecker mit Anschlussleitung
Die Steckverbindung entspricht den Bestimmungen der UIC 558 VE (bis 1994: UIC 568 VE). Die robusten Bahnsteckverbinder stellen die elektrische Verbindung zur Fernschaltung von Beleuchtung oder Türen oder zur Beschallung in Reisezug- und Triebwagen her. Außerdem eignen sich Steckverbinder dieser Baureihe auch hervorragend für die digitale Datenübertragung, z.B. via CAN-Bus.
Für die Kupplungsdose hat Schaltbau jetzt einen Wechseleinsatz herausgebracht, mit dem sich künftig Wartungs- und Stillstandzeiten erheblich verkürzen lassen. Denn im Wartungsfall braucht für einen Austausch abgenutzter Kontakte nun nicht mehr neu verkabelt zu werden, sondern man muss lediglich den Wechseleinsatz tauschen. Der Austausch kann so direkt vor Ort geschehen und auch die langwierige elektrische Prüfung von Kontakten und Leitungen ist nicht mehr nötig.
Besondere Merkmale
- Notzugentriegelung der Dose für die zerstörungsfreie Trennung von Stecker und Dose beim Auseinanderfahren zweier elektrisch nicht entkuppelter Fahrzeuge.
- Wechseleinsatz mit Buchsenkontakten vorne und hinten
- Crimpadapter mit bereits gecrimptem Stifteinsatz
- Austausch direkt vor Ort
- Bahnfahrzeug braucht nicht neu verkabelt zu werden
- Elektrische Prüfung der Kontakte und Leitungen überflüssig
- Erhöhte Korrosionsbeständigkeit gegen chemische Einflüsse, insbesondere gegen Reinigungsmittel
- Brennverhalten gemäß UL94-V0 und EN 45545
- Kodierung verhindert das Zusammenstecken von Steckverbindern mit unterschiedlichen Einsätzen
- 13-poliger Stecker gemäß UIC 558 VE auf 18-polige Dose steckbar
Applikationen
Die Steckverbindung entspricht den Bestimmungen der UIC 558 VE. Sie verbindet Leitungen für die:
- Fernschaltung der Beleuchtung
- Fernsteuerung der Türen
- Beschallung in Reisezug- und Triebwagen
- Übertragung binärer Daten
Kontakteinsätze für Sonderanwendungen sind ebenfalls verfügbar.
Technische Daten
Baureihe UIC558VE
| Polzahl | 13-polig / 18-polig / 22-polig+PE |
| Bemessungsspannung (IEC 60038) | 13- und 18-polig: ohne PE: 60 V 22-polig: ohne PE: 60 V mit PE: 110 V |
| Bemessungsstrom Ie | 10 A |
| Durchgangswiderstand | < 4 mΩ |
| Isolationswiderstand | > 10 GΩ |
| Schutzart (EN 60529) | IP69K: Steckverbindung im gekuppelten Zustand, inkl. Kabeleinführung steckerseitig IP67: Kupplungs-, Blind- und Leerdose mit geschlossenem Deckel |
| Temperaturbereich | -50° C … +90° C |
| Vibration / Schock | Kategorie 1, Klasse B (EN 61373) |
| Gehäuse, Material | Stecker: PA 6 – GF 30, schwarz / Flanschdosen: Aluminiumdruckguss GdAISi 12 |
| Gehäuse, Kontakteinsatz | PA 6 – GF 30 |
| Gehäuse, Dichtungsteile | Silikon |
| Gehäuse, Brennverhalten | UL94-V0 und EN 45545 |
| Kontakte, Anschluss | Crimpen 0,75 … 1,00 mm² |
| Kontakte, Material | Kupferknetlegierung |
| Kontakte, Oberfläche | Nickel |
| Verschlussart | Notzugentriegelung |
