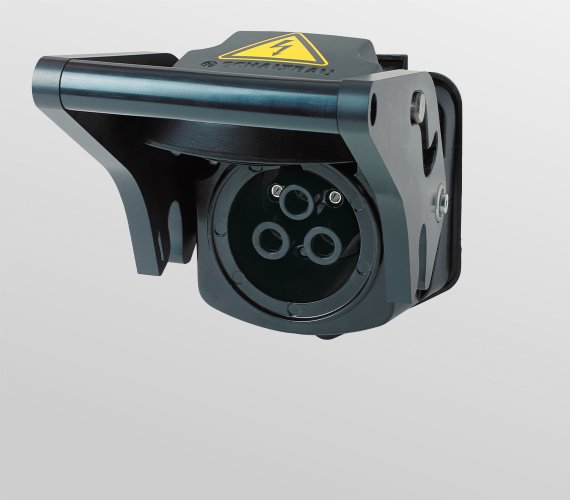

Dose mit Einhandbedienung – dank Kulissenfunktion am Handgriff des Dosengehäuses
Eddicy HV – Gleichstrom-Steckverbinder für hohe Leistungen
Mit Eddicy HV Steckverbindern einfache und sichere Energieübertragung bis 1.800 V DC und 470 A
Baureihe HV
Baureihe HV

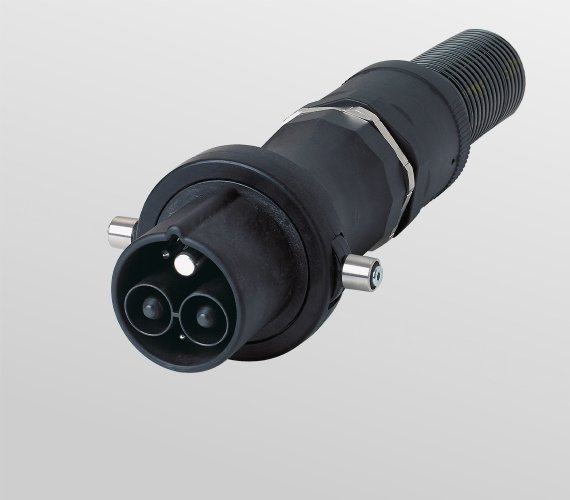

Stecker mit Kabelführung im Wellrohr
Schaltbau-Steckverbinder der Baureihe HV verfügen über massive Haupt- und Pilotkontakte und eignen sich für ein breites Spektrum an Hochstromapplikationen.
Die robusten HV-Steckverbinder sind modular aufgebaut und haben einen Fingerberührschutz. Sie sind IP69K-zertifiziert und konstruiert für eine hohe Anzahl von Steckzyklen. HV-Steckverbinder eignen sich perfekt für hohe Nennleistungen und sind ideal für die Energieübertragung von Wagenübergängen von Schienenfahrzeugen oder die elektrische Verbindung zwischen Zugmaschine und Anhänger bei schweren E-Fahrzeugen. Weitere Applikationen sind der Anschluss leistungsstarker Akku-Packs – hier kommt die Baureihe HV als performanter Ladesteckverbinder zum Einsatz.
Besondere Merkmale
Großer Leistungsbereich
Spannungen bis 1.800 Volt und thermische Dauerströme bis 470 Ampere. Hauptkontakte im Stecker- und Dosengehäuse sicher geschützt durch Fingerberührschutz.
Einfache Bedienung
Einhandbedienung – dank Kulissenfunktion am Griff des Buchsengehäuses. Das spart Kraft und sorgt für ein sicheres Verriegeln und Entriegeln des Steckers in der Dose.
Rückmeldung „Stecker eingesteckt“
Ein optionales Schaltelement im Buchsengehäuse signalisiert einen korrekt eingesteckten Stecker.
Modularität
Massive Hauptkontakte für Anschlussquerschnitte bis 95 mm² und 4 universell einsetzbare Signalkontakte. Auch konfiguriert mit Kabel oder Einzelleitern in einem robusten Wellrohr.
Brandverhalten
Erfüllen die Anforderungen der UL94-V0 und die Brandschutzrichtlinie EN 45545.
Technische Daten
Baureihe HV
| Polzahl | 2-polig + PE + 2 + 2 |
| Bemessungsspannung Ue | Hauptkontakte 1+2: 1.800 V DC Signalkontakte 3+4: 60 V DC Signalkontakte 6+7: 60 V DC |
| Verschmutzungsgrad Überspannungskategorie |
PD3A OV2 |
| Bemessungsstrom Ie | Hauptkontakte 1+2: 470 A max. @ 95 mm2 Signalkontakte 3+4: 50 A max. @ 10 mm2 Signalkontakte 6+7: 27,5 A max. @ 2,5 mm2Hinweis: Alle Werte beziehen sich auf den max. Bemessungsstrom der Einzelkontakte. |
| Kontakte, Ausführung | Hauptkontakte 1+2: Kontaktdurchmesser ø10 mm Anschlussquerschnitt 35 / 50 / 70 / 95 mm2 Signalkontakte 3+4: Kontaktdurchmesser ø4 mm Anschlussquerschnitt 0,5 / 0,75…1 / 1,5 / 2,5 / 4 / 6 mm2 Signalkontakte 6+7: Kontaktdurchmesser ø3 mm Anschlussquerschnitt 0,5 / 0,75…1 / 1,5 / 2,5 mm2 |
| Gehäusematerial | Dose: Aluminiumdruckguss, schwarz Stecker: Polyamid PA 6.6, schwarz Kontakteinsätze: Polyamid PA 6.6, schwarz Dichtungsteile: Silikon |
| Rückmeldekontakt Anwesenheit Stecker | 1x im Dosengehäuse, Öffner S870, 10 A |
| Verschlussart | Dose mit Handgriff und Einhandverriegelung |
| Schutzart (EN 60529) | IP69K im gesteckten Zustand, Dose mit geschlossenem Deckel, Stecker in Blinddose |
| Mechanische Lebensdauer | > 10.000 Steckzyklen |
| Temperaturbereich | –40° C … +85° C |
