Schaltbau G18 - Modulare Steckverbinder

Schaltbau Steckverbinder der Baureihe G18 sind staub- und spritzwasserdichte, modulare 8- und 12-poliger Steckverbinder ohne PE für anspruchsvolle Umgebungen

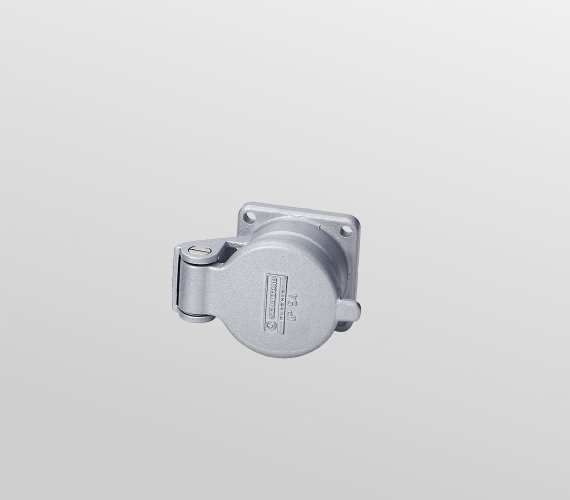

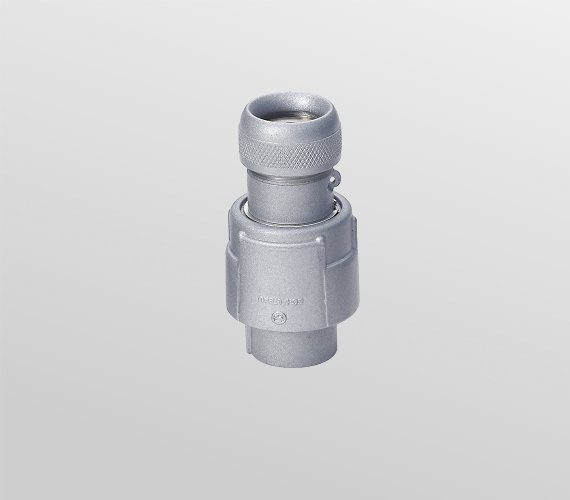

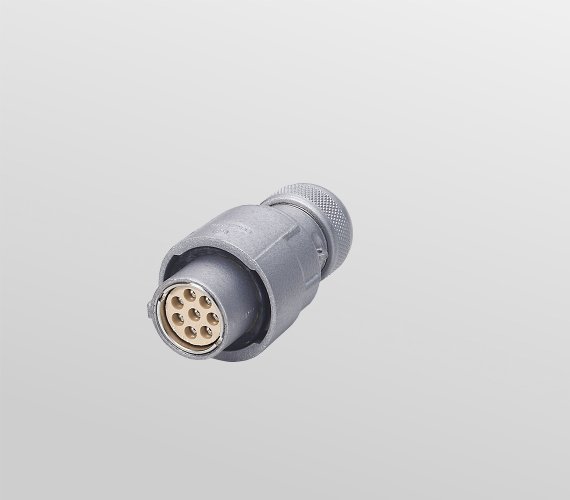

Baureihe G18
Baureihe G18
Baureihe G18
Baureihe G18
Robust, zuverlässig und universell in der Anwendung – das sind die Konstruktionsmerkmale der Baureihe G. Sie bieten erhöhte Sicherheit unter rauen Umgebungsbedingungen.

Baureihe G18, G28, G42, G57: Die Baureihe G ist in vier verschiedenen Gehäusegrößen und zahl­reichen Gehäusevarianten mit einem breiten Polzahlfächer von 2 bis 48 Kontakten verfügbar. Die durch einen Bajonett- bzw. Schraubverschluss verriegelbaren Gehäuse aus einer Aluminium-Druckgusslegierung machen diese Steckverbinder unempfindlich gegen Erschütterungen und mechanische Beanspruchung.
Die Steckverbinder sind staub- und spritzwasserdicht nach IP54 bzw. IP67 und weitgehend unempfindlich gegen Säuren und Laugen sowie gegen Hitze und Kälte.

Besondere Merkmale

  • Gehäusegröße entspricht dem dazugehörigen Kontakteinsatz mit Durchmesser von 18 mm
  • Polzahl: 8- oder 12-poliger Steckverbinder ohne PE
  • Bajonettverschluss für einfaches und sicheres Verbinden
  • Modulare Steckverbinder, Baukastenprinzip
  • Robuste Gehäuse aus Aluminiumdruckguss
  • Elektrische und mechanische Eigenschaften nach EN 61984

Applikationen

Die Einsatzbereiche für Steckverbinder der Baureihe G sind vielfältig. Setzen Sie unsere Steckverbinder am besten dort ein, wo Zuverlässigkeit unter schwierigen Bedingungen eine wesentliche Rolle spielt. Material- und Oberflächenschutz sind für außerordentliche Beanspruchung ausgelegt, wie sie auf dem Baumaschinensektor, in der Schifffahrt (Einsatz unter Deck), im Bergbau und Hüttenwesen, aber auch im Kraftwerksbau, im Verkehrsbereich, in der Umwelttechnik oder in der Lebensmittelindustrie auftreten.

Technische Daten

Baureihe G18
Polzahl 8 / 12
Anschlussquerschnitt 0,5 … 2,5 mm²
Bemessungsspannung bei Verschmutzungsgrad 3, Höhenkorrekurfaktor 1 (EN 60664-1) 25 V
Bemessungsstrom Ie 8x 16 A / 12x 7,5 A
Kodierlage 2
Durchgangswiderstand < 10 mΩ
Isolationswiderstand > 500 MΩ
Prüfklasse EN 60068-1: tmin[°C]/      tmax[°C]/tPrüfdauer[Tage] -25/100/21
Schutzart (EN 60529) IP54
Mechanische Lebensdauer 5.000
Temperaturbereich -25° C … +100° C
Gehäuse, Material Aluminium-Druck­guss­legie­rung
Gehäuse, Kontakteinsatz Polyamid 6, Duroplast
Gehäuse, Dichtungsteile Perbunan, Neoprene
Gehäuse, Brennverhalten UL94V-0
Kontakte, Anschluss Crimpen / Löten
Kontakte, Material Kupferknetlegierung / Messing
Kontakte, Oberfläche Silber / Gold auf Anfrage (nur Crimpkontakte)
Verschlussart Bajonett

Alle Daten anzeigen
