Semi-bidirektionales DC-Schütz mit getrennten Bereichen für die Lichtbogenlöschung in Haupt- und Rückrichtung.
Hochspannungsschütz für Spannungen bis 4800 V

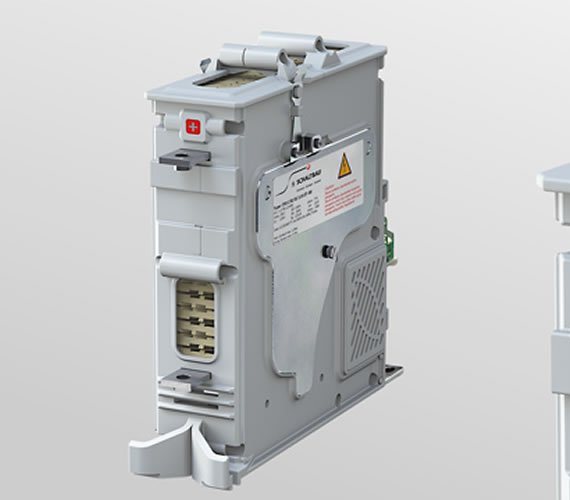

CH1130 Semi-bidirektionales Schaltbau DC-Schütz mit getrennten Bereichen für die Lichtbogenlöschung in Haupt- und Rückrichtung.
CH1130
Das AC- und DC-Schütz CH1130 ist ein Update der seit Jahrzehnten bewährten CH-Reihe, deren vier Baureihen es ablöst. In Anlehnung an die CT-Reihe wurde das Design komplett überarbeitet: So werden jetzt auch beim CH1130 Permanentmagnete und Keramikelemente zur Lichtbogenlöschung verwendet, aber ohne die Elektromagnete der CT-Reihe ist das CH wesentlich kompakter.
Mit dem CH1130 verfügt der Anwender über eine wirtschaftliche und hochwertige Alternative für ein 3-kV-Schütz (Bemessungsisolationspannung 4800 Volt). Das Schütz wird als Vorladeschütz in Energieversorgungsanlagen eingesetzt sowie als Hauptschütz in Heiz- und Klimaanlagen.
Besondere Merkmale
Kompaktes 3-kV-Schütz für AC und DC
Das Redesign des CH-Schützes erfolgte auf der Basis der CT-Technologie. Da das CH keine elektromagnetische Blasung benötigt, kann auf den Unterbau verzichtet werden.
Semi-bidirektionale DC-Version
Das CH verfügt über zwei Lichtbogenlöschbereiche: Der obere unterstützt die Hauptrichtung des Stroms – mit vollem Abschaltvermögen. Der untere Bereich dient der Rückrichtung – mit reduziertem Schaltvermögen.
Visuelle Kontrolle des Kontaktzustands
Ein Teil der oberen Löschkammer lässt sich herausnehmen, um den Abnutzungszustand der Kontaktpillen zu prüfen.
Hilfskontakte: Schnappschalter mit Zwangsöffnung
Einsatz in der Bahntechnik und Energieversorgung
Das Schütz eignet sich besonders als Vorladeschütz für Energieversorgungsanlagen sowie als Hauptschütz von Heizregistern in Heiz- und Klimaanlagen. Das CH erfüllt die folgenden Bahnnormen:
- EN 60077-1 und EN 60077-2
- EN 61373
Umgebungstemperaturen: -50° C bis +70° C
Aufgrund seiner Zulassung für Bahnanwendungen (EN 60077-1, EN 60077-2) arbeitet das Schütz auch bei extremen Temperaturen. Für Temperaturen unter -40° C wird als Hilfskontakt der Schnappschalter S926 eingesetzt.
Technische Daten
CH1130/02
| Spannungsart | DC (semi bidirektional), AC (f < 60 Hz) |
| Hauptkontakte: Anzahl, Art | 1 x Schließer |
| Nennspannung Un | 3.000 V |
| Bem.-betriebsspannung Ue | 3.600 V |
| Bem.-isolationsspannung UNm | 4.800 V |
| Bem.-stoßspannungsfestigkeit UNi | 25 kV |
| Konv. therm. Strom in freier Luft Ith | 250 A |
| Verschmutzungsgrad Überspgannungskategorie |
PD3 / OV3 |
| Hilfskontakt | 2 x S826, Silber, DC13/110 V: 0,2 A, 24 V: 2 A |
| Spulenspannung Us | 24 / 36 / 72 / 110 V DC |
| Spulenspannungstoleranz | –30 % … +25 % Us |
| Vibration / Schock (EN 61373) | Klasse B, Kategorie 1 |
| Einbaulage | horizontal / vertikal |
| Umgebungstemperaturbereich | –40 °C… +70 °C |
| Mechanische Lebensdauer | >2 Mio. Schaltspiele |
