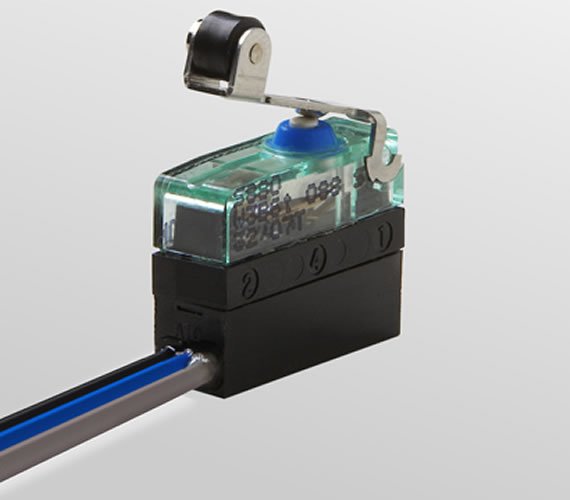

Mikroschalter S880 mit Rollenhebel und Litzenanschluss
Schaltbau V4-Schnappschalter S880
S880 Schnappschalter - Sicherheit auf kleinstem Raum, durch den weltweit kleinsten Mikroschalter mit Zwangsöffnung und selbstreinigenden Kontakten
Das Gehäuse dieses V4-Schnappschalters misst nur 20 × 9,3 × 6,6 Millimeter. Und doch wurde in dem Subminiaturschalter S880 die gleiche Schalttechnik realisiert wie beim S870 der Bauform A, einschließlich der Zwangsöffnung. Damit empfiehlt sich dieser Mikroschalter für alle Anwendungen, in denen sichere Schaltfunktionen auf kleiner Einbaufläche realisiert werden müssen.
Der Anwender konfiguriert aus einer Vielzahl unterschiedlicher Betätiger und Anschlüsse die optimale Variante entsprechend der geforderten Schutzart und der Einbausituation.
S880 W3B6 r
S880 W2J6 v Z

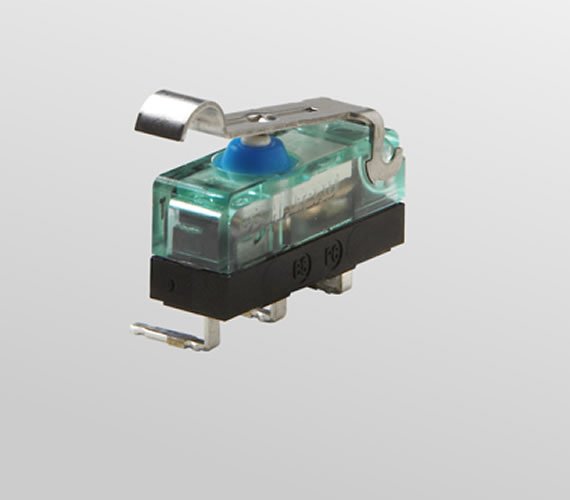

Mikroschalter S880 mit Nockenhebel und Leiterplattenpins
Besondere Merkmale
Wechsler in Miniaturbauform, Abmessungen 20 x 9,3 x 6,6 mm (L x H x B)
Es handelt sich um die maximalen Abmessungen des Gehäuses. Hinzu kommen die Maße für Betätiger und Anschlüsse. Alle Maßangaben und Zeichnungen finden Sie in folgendem Produktkatalog:
V4-Subminiaturschalter mit Abmessungen nach DIN 41636, Bauform B. Wechsler mit Einfachunterbrechung.
Zwangsöffnung für den Öffnerkontakt
Sollten die Öffnerkontakte bei einem Kurzschluss verschweißen, kann sie die Schnappfeder nicht mehr öffnen. Über den Hebel der Zwangsöffnung werden sie trotzdem sicher geöffnet. Es handelt sich um eine Zwangsöffnung nach DIN EN 60947-5-1, Anhang K.
Selbstreinigende Kontakte
Bei jeder Betätigung reibt der bewegliche Kontakt an dem Festkontakt, beseitigt Korrosion und Abbrand und reduziert den Kontaktwiderstand.
Sicheres Schalten kleiner Ströme
Mit selbstreinigenden Silberkontakten können kleine Ströme sicher und häufig geschaltet werden. In chemisch aggressiver Umgebung und bei geringer Schaltfrequenz empfehlen wir Goldkontakte.
Schockfestigkeit 50 g, Vibrationsfestigkeit 50 g
Die Schaltmechanik dieses Mikroschalters ist besonders robust konstruiert: Schnappfeder und Rückstellfeder sind so ausgelegt, dass der Schaltvorgang auch bei Stößen und Vibrationen sicher funktioniert.
Schutzart bis IP67 (Kontaktraum und Anschlüsse)
Kontaktraum IP40 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP60 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP67 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP67 Anschlüsse IP67 // Litzen, seitlich, Länge 500 mm
Technische Daten
Elektrische Daten
| Kontaktsystem | Wechsler mit Einfachunterbrechung, Form C, Schnappschalter mit 3 Anschlüssen, Zwangsöffnung und selbstreinigenden Kontakten |
| Thermischer Dauerstrom Ith EN60947 | 6 A bei T = 85°C |
| Thermischer Dauerstrom Ith UL508 | 6 A bei T = 85°C |
| Bem.-isolationsspannung Ui EN60947 | 250 V bei PD2 / 125 V bei PD3 (Werte für Ausführung IP40/00) |
| Bem.-isolationsspannung Ui UL508 | 300 V |
| Verschmutzungsgrad EN60947 | PD 2 bzw. PD 3 |
| Verschmutzungsgrad UL508 | PD 3 |
| Bemessungsstoßspg. Uimp | 2,5 kV |
| Gebrauchskategorie EN60947 | AC-15, 230 VAC/1,0 A / DC-13, 60 VDC/0,5 A |
| Gebrauchskategorie UL508 | 240 V AC/1,0 A / DC 60 VDC/0,5 A (General Purpose) |
| Schutzart Kontaktraum/Anschlüsse | IP40/IP00, IP60/00, IP67/67, IP67/00 |
| Kontaktmaterial | Silber oder Gold |
| Kurzschluss-Schutz | 2 A gG |
Betätiger, Schaltpunkte
| Betätiger | Druckknopf (Standard), Rollenhebel, Flachhebel, Nockenhebel |
| Ruhelage | 9,10 ±0,15 (Druckknopf) |
| Schaltpunkt | 8,40 ±0,20 (Druckknopf) |
| Rückschaltpunkt | 8,55 ±0,20 (Druckknopf) |
| Ende der Zwangsöffnung | 7,35 (Druckknopf) |
| Endlage | 7,15 (Druckknopf) |
| Differenzweg (zwischen Schalt- und Rückschaltpunkt) | 0,15 (typisch, Druckknopf) |
Mechanische Daten
| Stirnseitige Montage | — |
| Reihenmontage | ja, seitliche Befestigung |
| Vibrationsfestigkeit | 50 g (10 … 500 Hz alle Richtungen bei 0,1 ms max. Öffnungszeit) |
| Schockfestigkeit | 50 g, Halbsinus (ohne Zusatzbetätiger bei 0,1 ms max. Öffnungszeit) |
| Gehäusematerial | PC, hellgrün-transparent / PC, schwarz |
| Mechanische Lebensdauer | min. 1,5 Mio. Schaltspiele |
| Temperaturbereich | -40 °C … +85 °C |
| Hinweise | Alle Werte gelten im Neuzustand und für Schnappschalter mit Silberkontakten (Konfiguration S880 W1G6a). |
