Mehrton-Signalgeber für bis zu 9 Töne
Schaltbau JA224B – Mehrton-Signalgeber für bis zu 9 Tönen
Der Schaltbau JA224B Mehrton-Signalgeber sorgt u.a. mit SSAS2 Zulassung und bis zu 9 Warntönen für Sicherheit im grenzüberschreitenden Bahnverkehr

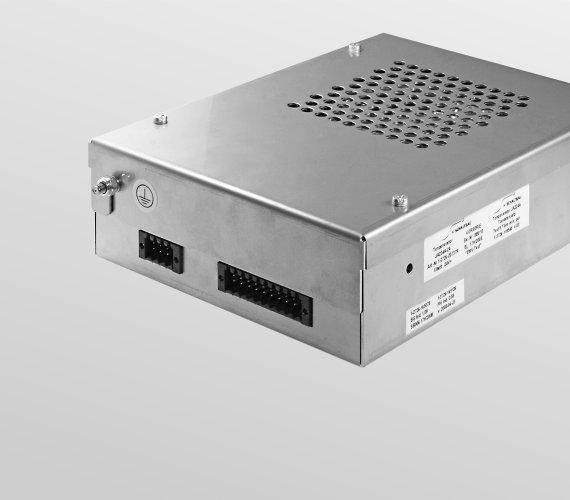

Mehrton-Signalgeber JA224B
Mehrsystem-Triebfahrzeuge spielen eine zunehmende Rolle im grenzüberschreitenden europäischen Bahnverkehr.
Ein Problem ist dabei die Integration der ländereigenen Zugsicherungssysteme. Dazu gehören u. a. systemspezifische Warntöne. Für den grenzüberschreitenden Verkehr bedeutet dies, dass ein Führerstand mit bis zu 8 Hupen ausgestattet sein muss.
Mit dem JA224B bietet Schaltbau eine Lösung, die bis zu 9 Warntöne in einem Gerät zusammenfasst.
Besondere Merkmale
- 9 Hupen in einem einzigen Gerät
- Alle Steuereingänge gegeneinander und gegen Versorgungsspannung optisch isoliert
- Zwei Betriebsarten:
- Reine Priorisierung: 9 Töne priorisiert
- Priorisierung/Mischung: 3 Töne priorisiert, 6 Töne gemischt
- Lautstärke in 16 Stufen einstellbar
- Kundenspezifische Töne von Speicherkarte ladbar
- Testeingang (alle 9 Warntöne mit reduzierter Lautstärke)
Vorzugstypen
| JA224B | Elektron. Hupe für max. 9 Töne/Sprachsignale |
| JA224B-24 | Ausführung SSAS2 U n = 24 V DC |
| JA224B-36 | Ausführung SSAS2 U n = 36 V DC |
| JA224B-24-MW | wie oben, zusätzlich mit Montagewinkeln |
| JA224B-36-MW | wie oben, zusätzlich mit Montagewinkeln |
Technische Daten
Mehrton-Signalgeber JA224B
| Schallpegel, 1 m Abstand | 80 … 100 db(A) |
| Frequenzen | 9 beliebige Töne |
| Nennbetriebsspannung | 24 V DC, 36 V DC, (110 V DC auf Anfrage) |
| Nennbetriebsstrom | 500 mA @ 24 V DC |
| Schutzgrad, EN 60529 | IP20 |
| Temperaturbereich | -25 °C … +60 °C |
| Normen | EN 50121-3-2, EN 50128, EN 50155 |
