Baureihe L 3-Stellungsgerät

Kippschalter mit Nockenschaltelementen S005, S007 oder S008

Kippschalter L – 3-Stellungsgerät

Ausführung mit Standardhebel und 4 Nockenschaltelementen S005

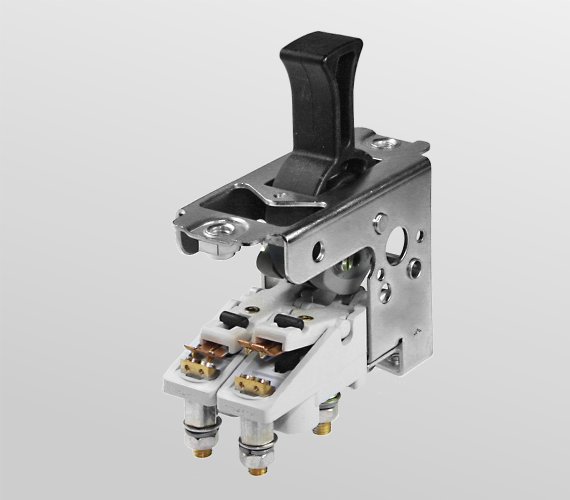

Kippschalter L – 3-Stellungsgerät

Ausführung mit Standardhebel und 2 Nockenschaltelementen S005

Kippschalter von Schaltbau der Baureihe L sind für den Einsatz unter rauen Betriebsbedingungen geeignet. Die Geräte zeichnen sich durch hohe Robustheit und lange Lebensdauer aus und eignen sich daher besonders zur Verwendung in schienengebundenen Fahrzeugen im Nah- und Fernverkehr bzw. für spezielle Industrieanwendungen.

Besondere Merkmale

  • Robuste, offene Bauform
  • Direktes Schalten hoher Ströme möglich
  • Große Kombinationsmöglichkeit der Schaltabwicklung
  • Sonderhebelformen verfügbar
  • Schutzeinrichtung für ungewollte Betätigung verfügbar
  • Kippschalter plombierbar

Technische Daten

Baureihe L – 3-Stellungsgerät
Schaltstellungen 3
Schaltelement S005, S007, S008
Anzahl 1./2. Schaltelement 0/1 – 1/1/1/1
Bemessungsisolationsspannung Ui 400 V
Thermischer Dauerstrom Ith 15 A … 60 A
Vibrationsfestigkeit (EN 61373, EN 60068) 5 bis 20 Hz: 0,0193 g/Hz, 20 bis 150 Hz: 7,9 m/s²
Schockfestigkeit (EN 61373, EN 60068) 5 g / 22 ms, Halbsinus
Mechanische Lebensdauer >100.000 Betätigungen
Temperaturbereich -20 °C … +70 °C
Schalthebelform Standard, schwarz
Gewicht 230/350/400/600 g
