Hochwertiger 3-poliger Spezialsteckverbinder mit PE und 11 Steuerkontakten
Schaltbau GA - Rundsteckverbinder nach Industrie-Normen
Schaltbau Steckverbinder der GA Baureihe sind hochwertige 3-polige Spezialsteckverbinder mit PE und 11 Steuerkontakten
Baureihe GA
Baureihe GA
Hochwertiger 3-poliger Spezialsteckverbinder mit PE und 11 Steuerkontakten
Industriesteckverbinder der Baureihe GA sind qualitativ äußerst hochwertige Spezialsteckverbinder.

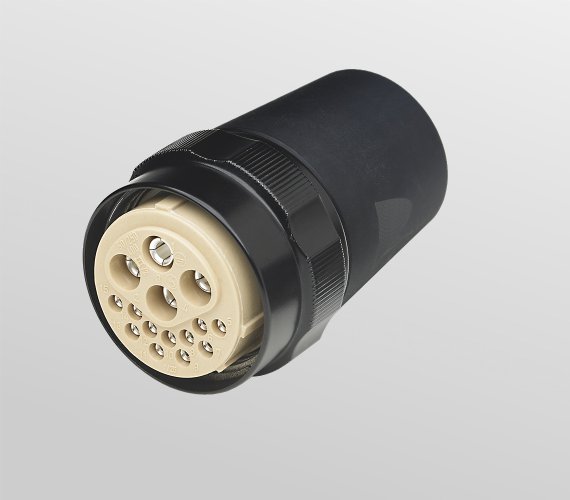

Der 15-polige Rundsteckverbinder hat ein Metallgehäuse aus hochfester Aluminium-Magnesium-Legierung. Das Polbild ist eine Kombination aus 4 Leistungskontakten und 11 Steuerkontakten.
Der Kontakteinsatz aus Duroplast macht den Einsatz für einen weiten Temperaturbereich möglich. Als Standardvarianten sind verfügbar: Kabel- und Flanschstecker/-dosen mit unterschiedlichen Anschlussgewinden für Kabelverschraubung, Verschlusskappen als Zubehör. Sondervarianten auf Anfrage!
Schutzklasse IP67/IP69K: In die Kontakteinsätze der Dosen sind Stiftkontakte mit Lötkelchen vergossen, die auch im nicht gesteckten Zustand verhindern, dass Flüssigkeit eindringt.
5 Kodiernasen im Kontakteinsatz bilden eine Gehäuseführung, die verhindert, dass die Kontakte beim Stecken auf den Isolierkörper aufsetzen. So wird ein einfaches „blindes“ Stecken ermöglicht. Ein massiver Gewindeverschluss sorgt für optimale Verriegelung.
Besondere Merkmale
- Hochwertiges und robustes Metallgehäuse
- 4 Leistungs- und 11 Steuerkontakte
- Funktionssicherer Gewindeverschluss, mit 5-facher Gehäuseführung für einfaches und sicheres Verbinden
- Dosen in offenem und gestecktem Zustand dicht bis IP67/IP69K
- Resistent gegen viele aggressive Flüssigkeiten
- Elektrische und mechanische Eigenschaften nach EN 61984
Applikationen
- Werkzeugmaschinenbau
- Prüfstände
- Sondermaschinenbau
- Erneuerbare Energien
Technische Daten
Baureihe GA
| Durchgangswiderstand | Leistungskontakte < 2 mΩ / Steuerkontakte < 10 mΩ |
| Isolationswiderstand | Leistungskontakte > 5.000 MΩ / Steuerkontakte > 5.000 MΩ |
| Prüfklasse EN 60068-1: tmin[°C]/ tmax[°C]/tPrüfdauer[Tage] | -25/60/21 |
| Schutzart (EN 60529) | Stecker gesteckt IP67/IP69K / Dosen gesteckt/ungesteckt IP67/IP69K |
| Mechanische Lebensdauer | > 2.000 |
| Temperaturbereich | -25° C … +60° C |
| Gehäuse, Material | Aluminium bzw. PA 66 (nur GA SC 1SC xxx) |
| Gehäuse, Kontakteinsatz | Stecker Duroplast / Dose synthetischer Gummi |
| Gehäuse, Dichtungsteile | Stecker Silikonkautschuk (SIR) / Dose Perbunan |
| Gehäuse, Brennverhalten | UL94V-0 |
| Kontakte, Anschluss | Stecker Crimpen / Dose Löten |
| Kontakte, Material | Kupferknetlegierung |
| Kontakte, Oberfläche | Silber |
| Verschlussart | Schraubverschluss |
| Polzahl | 3-polig + PE + 11 |
| Bemessungsspannung bei Verschmutzungsgrad 3, Höhenkorrekurfaktor 1 (EN 60664-1) | Leistungskontakte 400 V/400 V / Steuerkontakte 25 V / 60 V |
| Bemessungsstrom Ie | Leistungskontakte 3x 50 A / Steuerkontakte 11x 16 A |
| Kodierlage | 1 (5-fach Gehäuseführung) |
