Schaltbau G57 - Modulare Steckverbinder
Schaltbau Steckverbinder der Baureihe G42 sind staub- und spritzwasserdichte, modulare 4, 16, 24, 32, 48-poliger Steckverbinder mit PE oder 4+5-poliger Steckverbinder ohne PE für anspruchsvolle Umgebungen

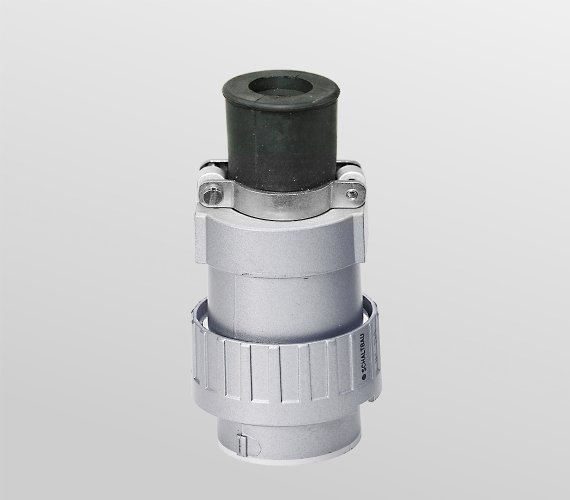

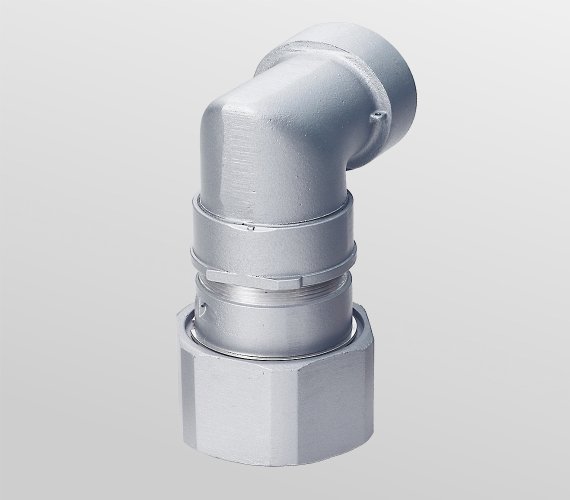

Baureihe G57
Baureihe G57
Robust, zuverlässig und universell in der Anwendung – das sind die Konstruktionsmerkmale der Baureihe G. Sie bieten erhöhte Sicherheit unter rauen Umgebungsbedingungen.
Baureihe G18, G28, G42, G57: Die Baureihe G ist in vier verschiedenen Gehäusegrößen und zahlreichen Gehäusevarianten mit einem breiten Polzahlfächer von 2 bis 48 Kontakten verfügbar. Die durch einen Bajonett- bzw. Schraubverschluss verriegelbaren Gehäuse aus einer Aluminium-Druckgusslegierung machen diese Steckverbinder unempfindlich gegen Erschütterungen und mechanische Beanspruchung.
Die Steckverbinder sind staub- und spritzwasserdicht nach IP54 bzw. IP67 und weitgehend unempfindlich gegen Säuren und Laugen sowie gegen Hitze und Kälte.
Besondere Merkmale
- Gehäusegröße entspricht dem dazugehörigen Kontakteinsatz mit Durchmesser von 57 mm
- Polzahl: 4-, 16-, 24-, 32-, 48-poliger Steckverbinder mit PE oder 4+5-poliger Steckverbinder ohne PE
- Bayonett- oder Gewindeverschluss für einfaches und sicheres Verbinden
- Modulare Steckverbinder, Baukastenprinzip
- Robuste Gehäuse aus Aluminiumdruckguss
- Elektrische und mechanische Eigenschaften nach EN 61984
Applikationen
Die Einsatzbereiche für Steckverbinder der Baureihe G sind vielfältig. Setzen Sie unsere Steckverbinder am besten dort ein, wo Zuverlässigkeit unter schwierigen Bedingungen eine wesentliche Rolle spielt. Material- und Oberflächenschutz sind für außerordentliche Beanspruchung ausgelegt, wie sie auf dem Baumaschinensektor, in der Schifffahrt (Einsatz unter Deck), im Bergbau und Hüttenwesen, aber auch im Kraftwerksbau, im Verkehrsbereich, in der Umwelttechnik oder in der Lebensmittelindustrie auftreten.
Technische Daten
Baureihe G57
| Polzahl | 4+PE / 4+5 /16+PE / 24+PE / 32+PE / 48+PE |
| Anschlussquerschnitt | 0,5 … 35 mm² |
| Bemessungsspannung bei Verschmutzungsgrad 3, Höhenkorrekurfaktor 1 (EN 60664-1) | 4+PE, 16+PE, 24+PE, 32+PE, 48+PE: 230 V/400 V / 4+5: 25 V |
| Bemessungsstrom Ie | 4+PE: 4x 100 A / 4+5: 4x 50 A, 5x 35 A /16+PE: 20 A / 24+PE: 20 A / 32+PE: 16 A / 48+PE: 7,5 A |
| Kodierlage | 4 |
| Durchgangswiderstand | < 10 mΩ |
| Isolationswiderstand | > 500 MΩ |
| Prüfklasse EN 60068-1: tmin[°C]/ tmax[°C]/tPrüfdauer[Tage] | -25/100/21 |
| Schutzart (EN 60529) | Bajonett: IP54 / Trapezgewinde: IP67 |
| Mechanische Lebensdauer | 5.000 |
| Temperaturbereich | -25° C … +100° C |
| Gehäuse, Material | Aluminium-Druckgusslegierung |
| Gehäuse, Kontakteinsatz | Polyamid 6, Duroplast |
| Gehäuse, Dichtungsteile | Perbunan, Neoprene |
| Gehäuse, Brennverhalten | UL94V-0 |
| Kontakte, Anschluss | Crimpen / Löten |
| Kontakte, Material | Kupferknetlegierung / Messing |
| Kontakte, Oberfläche | Silber |
| Verschlussart | Bajonett / Trapezgewinde |
