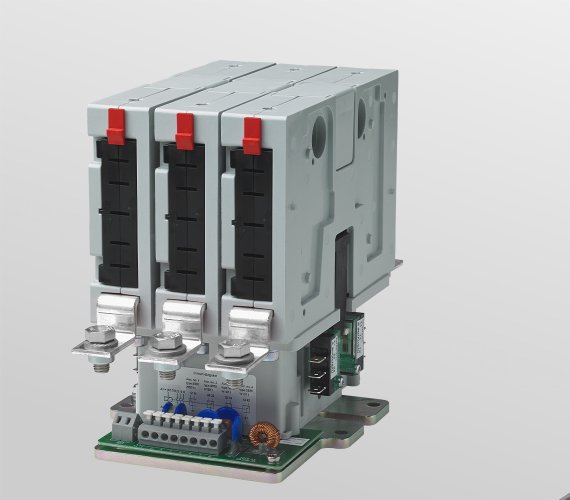

3-poliges Schließerschütz, Un bis 1.500 V, 400 Hz, Ith = 300 A, Kunststoff-Löschelemente
CF – Mehrpolige AC-Leistungsschütze in der Leistungsklasse bis 3.000 V
Die Schaltbau CF-Serie steht für mehrpolige AC-Leistungsschütze mit konfigurierbaren Schaltkammern und einer Bemessungsbetriebsspannung bis 3.000 Volt für 300 Ampere oder 600 Ampere mit NO- oder NC-Schaltkammern.
CFS3-15-181818000000N-AM-41
Mit der Baureihe CF bringt Schaltbau ein äußerst modulares Schaltgerätekonzept auf den Markt. Verfügbar sind Varianten mit 1- bis 6-Hauptkontakten. Diese können im Bedarfsfall individuell als Schließer- oder Öffnerkontakt konfiguriert werden. Auch Mischbestückungen sind möglich. Das Kontaktsystem eignet sich für DC mit voller Bidirektionalität und AC bis 400 Hz. So können unterschiedliche Anforderungen flexibel realisiert werden. Die hohe Schaltfunktionalität und Zuverlässigkeit gestatten einen praxisgerechten und ökonomischen Einsatz. Die patentierte und ausschließlich permanent-magnetische Lichtbogenbehandlung ermöglicht eine kompakte Bauweise. Das spart Platz- und reduziert Gewicht. Die Kombination aus innovativer Technik, Kompaktheit und Vielseitigkeit macht die Baureihe CF besonders geeignet für den Einsatz in Bahn und Industrie. Dank ihrer einzigartigen Modularität umfasst die Produktfamilie eine Vielzahl verschiedener Ausführungsvarianten, abgestimmt auf einen großen Einsatzbereich.
Besondere Merkmale
Neuentwickelte, innovative Schaltkammern
- Die maximal 6 Schaltkammern lassen als Schließer-, Öffner- oder in der Kombination als Umschaltkontakt konfigurieren. Eine Mischbestückung aus Schließer- und Öffnerkontakten ist ebenso möglich
- Hauptkontaktkonfiguration: DC uni- oder bidirektional, AC bis 400 Hz
- Effektive Lichtbogenbehandlung – kein kritischer Strombereich und nur geringerer Verschleiß am Hauptkontaktsystem dank permanentmagnetischer Blasung
- Hohes Einschaltvermögen, für Schließer- und Öffnerkontakte gleichermaßen
- Mono- und bistabile Antriebe verfügbar. Bistabile Antriebe benötigen nur für den Schaltvorgang Energie. Das reduziert Verlustwärme.
- Modular, kompakt, niedrige Gesamtbetriebskosten (TCO)
Kompakte Abmessungen – hoher Leistungsbereich: 3.000 V AC / 3x 600 A, Frequenzen bis 400 Hz
- Minimale Abmessungen für die Breite, Tiefe und Höhe in dieser Leistungsklasse. Die kürzeren »S«-Varianten haben einen Antrieb, die längeren »W«-Versionen verfügen über zwei Antriebe
- Leistungsklasse 3.000 V / 400 A max., DC uni-/bidirektional, AC bis 400 Hz. Die Bemessungsisolationsspannung beträgt maximal 3.600 V
Applikationsabhängiges, innovatives Löschkammerdesign mit Keramik-, Kunststoff- oder Metalllöschelementen
Das moderne Löschkammerdesign ist optimiert für den Einsatz in unterschiedlichen Applikationen. So sind die effizienten Löschkammereinsätze wahlweise mit Keramik-, Kunststoff- oder Metall-Löschelementen verfügbar:
- Keramik: DC für hohe Schaltanforderungen
- Kunststoff: DC oder AC für geringe Schaltanforderungen
- Metall: AC für hohe Schaltanforderungen
4 Hilfschalter für Diagnose und Schaltzustandsüberwachung
CF-Schütze sind mit maximal 4 Hilfskontakten ausgestattet. Der Kontaktzustand wird über Schnappschalter mit Zwangsöffnung abgebildet. Verwendet werden Schnappschalter der Baureihe S870 mit einem Wechslerkontakt, Zwangsöffnung und Silber- oder Goldkontakten. Die Hilfschalter erfüllen zudem die Funktion von Spiegelkontakten nach DIN EN IEC 60947-4-1,
Anhang F.
Niedriger Energieverbrauch und geringe Erwärmung dank ausgeklügelter Spulensparschaltung
Das Anzugsverhalten wird unabhängig von der anliegenden Spulenspannung und -temperatur durch einen PWM-Controller gesteuert. So lässt sich ein sicheres und prellarmes Einschalten gewährleisten. Im Haltebetrieb regelt der PWM-Controller den Spulenstrom. Das reduziert die Leistungsaufnahme und Erwärmung signifikant. Gleichzeitig erhöht sich auch die Zuverlässigkeit des Schützes.
Einfache Wartung
- Werkzeuglose Inspektion der Hauptkontakte
- Werkzeugloser Austausch der Löschkammereinsätze
- Einfacher Wechsel einzelner Schaltkammern dank Modularität
Applikationen
Leistungsschütz für Bahnfahrzeuge, DC bis 3.000 Volt
- Hauptschütz für Antriebsumrichter
- Hauptschütz für Hilfsbetriebeumrichter (HBU)
- Batteriehauptschütz in Hybrid- oder batterieelektrischen Fahrzeugen
Leistungsschütz für vielfältige mobile und ortsfeste Anwendungen, DC bis 3.000 Volt
- Lokomotiven und Triebzügen
- Photovoltaik, Windkraft, Kräne, Schweißanlagen, Bergbau
Leistungsschütz für, AC bis 3.000 Volt
- Schalten permanenterregter Traktionsmotoren 3x AC, 400 Hz
- Aktivierung des Bremsstellers bei DC-Antrieben
- Anlasser, Kompressoren, Motoren und PV-Anlagen
Leistungsschütz zur Konfiguration elektrischer Anlagen, DC oder AC bis 3.000 Volt
- Auswahl einer aus mehreren Energieversorgungsquellen
- Konfiguration von Filtern bei Mehrsystembetrieb
- Verbinden/Trennen von DC-Zwischenkreisen
Technische Daten (vorläufige Werte)
CF
| Spannungsart | DC/AC 200 A/300 A: unidirektional / 50 Hz DC/AC 400 A: bidirektional / 50 Hz AC 200 A/300 A/400 A: < 400 Hz |
| Hauptkontakte: Anzahl, Art | 1…6x SPST-NO / SPST-NC |
| Nennspannung Un | CFxx-15-…: 1.500 V
CFxx-30-…: 3.000 V |
| Bem.-isolationsspannung UNm | 3.600 V |
| Bem.-stoßspannung Uimp | CFxx-15-…: 15 kV
CFxx-30-…: 25 kV |
| Verschmutzungsgrad Überspgannungskategorie |
PD3
OV3 |
| Konv. therm. Strom in freier Luft Ith | 200 A / 300 A / 400A Für Details siehe bitte Technische Datentabelle im Katalog! |
| Gerätekategorie | B |
| Kurzzeitstromfestigkeit Icw | 200 A/300A, DC: NO 3,5 kA/NC 3,5 kA @T < 100 ms 200 A/300A, AC: NO 4 kA/NC 3,5 kA @T < 100 ms 400A, DC: NO 4 kA/NC 3,5 kA @T < 100 ms 400A, AC: NO 4 kA/NC 3,5 kA @T < 100 ms |
| Hilfsschalter | max. 4x Wechsler mit Spiegelkontaktfunktion
Schnappschalter S870: 16 A @ 24 V / 13,5 A @ 80 V / 7 A @ 110 V (t = 5 ms, DC) |
| Spulenspannung Us | 24 / 36 / 72 / 110 V DC |
| Spulenspannungstoleranz | 0,7 … 1,25 x Us |
| Einbaulage | horizontal, vertikal |
| Umgebungstemperaturbereich | –40° C … +70° C |
| Mechanische Lebensdauer | > 1 Mio. Schaltspiele |
