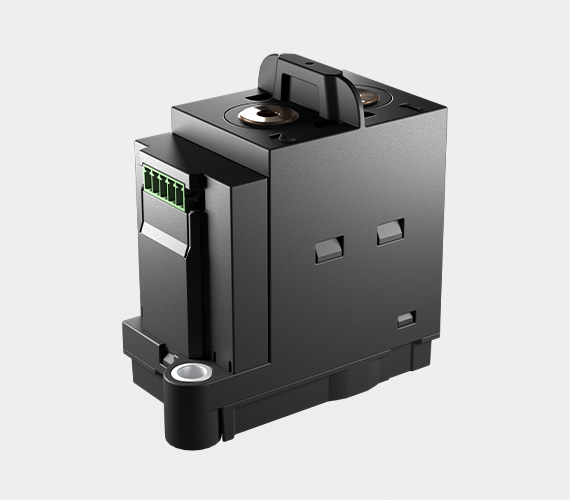

1-polige bidirektionale DC-Schließerschütze, max. Schaltspannung bis 1.500 Volt, Ith bis 500 Ampere, Ausführung mit PWM-Ansteuerung (Ecosave)
C303 – 1-polige bidirektionale DC-Schließerschütze bis 500 Ampere
Die 1-poligen bidirektionalen Eddicy DC-Schütze C303 sind kompakte Hochleistungs-Schaltgeräte für Applikationen mit hohem Einschaltstrom oder großen Kapazitäten
C303
C303
1-polige bidirektionale DC-Schließerschütze, max. Schaltspannung bis 1.500 Volt, Ith bis 500 Ampere, Ausführung mit wirtschaftlichem High-efficiency-Antrieb (HED)
C303

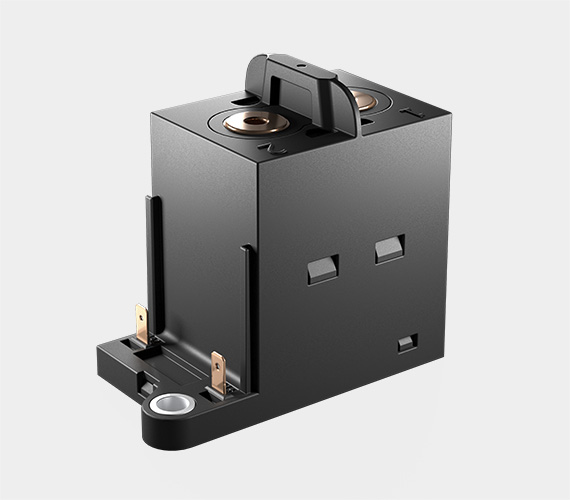

1-polige bidirektionale DC-Schließerschütze, max. Schaltspannung bis 1.500 Volt, Ith bis 350 Ampere, Vorladeschütz, Sondervariante ohne Sparschaltung
Die bidirektionalen DC-Schütze C303 sind kompakte Hochleistungs-Schaltgeräte für Applikationen mit hohem Einschaltstrom oder großen Kapazitäten. Alle Ausführungen können bis zu 500 Ampere dauerhaft führen; bei einem Kurzschluss dürfen wesentlich höhere Ströme fließen, ohne dass die Kontakte verschweißen. Damit behält das Schütz seine volle Funktion, um bei Bedarf große Leistungen zu trennen – bis zu 1,5 MW – unabhängig von der Stromrichtung. Diese volle Bidirektionalität ist wichtig für Anlagen mit einem Lade- und Entladeprozess.
Typische Applikationen sind DC-Kreise in Wechselrichtern von Batteriespeichern, Ladesäulen im Bereich e-Mobility oder in Prüfständen.
Besondere Merkmale
- Bis zu 25% reduzierte Energiekosten:
Ein dauerhaft niedriger Kontaktwiderstand und eine geringe Kontakterwärmung reduzieren die Energieverluste und erfordern weniger Kühlung
- Volle Bidirektionalität:
Sicheres Trennen hoher Leistungen beim Laden und Entladen durch speziell designte Löschkammer; V2G ready
- Sicheres Abschalten hoher Leistungen:
Hohes Abschaltvermögen unter Volllast bis 1,5 Megawatt dank innovativem Hauptkontaktsystem
- Keine Explosionsgefahr:
Permanentmagnetische Lichtbogenlöschung ohne Gaskapselung gleichen Überhitzung und Überdruck zu jeder Zeit aus
- Hohe Einbaukompatibilität:
Kompakte Bauform speziell designt für Industrieanwendungen
- Hohe Verfügbarkeit:
Robustes Design für eine lange Systemlebensdauer
- Mehr Sicherheit:
Spiegelkontakt zur sicheren Rückmeldung des Schaltzustandes nach DIN EN IEC 60947‑4‑1, Anhang F
1 Schütz, 3 Versionen
Die Schaltgeräte sind mit 3 Spulenansteuerungen verfügbar:
- Ecosave:
Mit energiesparendem PWM-Modul für einen optimalen Stromverbrauch beim Schalten sowie niedriger Erwärmung beim Halten
- High Efficiency Drive (HED):
Mit wirtschaftlichem Antrieb ohne Sparschaltung für maximale Effizienz
- Vorladeschütz:
Zur Begrenzung hoher Einschaltströme und zum Schutz von Hauptschützen, Sondervariante ohne Sparschaltung
Applikationen
Das kompakte Schaltgerät lässt sich insbesondere in Bereichen integrieren, wo für größere Baureihen kein Platz ist. Da die Baureihe C303 das Schalten in beiden Stromrichtungen sicher beherrscht, ist es für Anwendungen mit Energierückspeisung ideal geeignet. Hier gewährleistet das C303 zuverlässig die galvanische Trennung beider Pole der Batterie vom Antriebsstrang des Fahrzeugs im Fehlerfall.
Anwendungsbereiche für die Baureihe C303 sind rückspeisefähige Systeme, DC-Ladesäulen und Batterieprüfstände. Weitere Applikationen für den Einsatz bidirektionaler Schütze der Baureihe C303 finden sich im Bereich stationärer Energiespeicher. Batterien müssen hier zyklisch immer wieder geladen und entladen werden. Hierfür ist es wichtig, dass die Schütze in beiden Stromrichtungen sicher abschalten können.
Technische Daten
C303
| Spannungsart | DC bidirektional |
| Hauptkontakte: Anzahl, Art | 1 Schließer |
| Max. Schaltspannung U | 1.500 V |
| Bem.-isolationsspannung Ui | 1.000 V @ PD3 1.500 V @ PD2 |
| Bem.-stoßspannung Uimp | 10 kV |
| Verschmutzungsgrad Überspgannungskategorie |
PD2, PD3: siehe Ui OV2 |
| Konv. therm. Strom in freier Luft Ith | 350 A, 500 A |
| Hilfskontakt | 1x Wechsler mit Spiegelkontaktfunktion Schnappschalter S880: AC-15: 230 VAC/1,0 A; DC-13: 60 VDC/0,5 A Litzen, Länge 500 mm |
| Spulenspannung Us | Ecosave 24I: 12 … 24 V DC, Funktionsbereich 10,5 … 36 V DC, PWM-Modul (integriert) HED 12H: 12 V DC, Funktionsbereich 8,4 … 15 V DC, High-efficiency Antrieb, ohne PWM HED 24H: 24 V DC, Funktionsbereich 16,8 … 30 V DC, High-efficiency Antrieb, ohne PWM Vorlade 12I: 12 V DC, Funktionsbereich 8,4 … 15 V DC, ohne PWM Vorlade 24I: 24 V DC, Funktionsbereich 16,8 … 30 V DC, ohne PWM |
| Vibration | ISO 16750-3: auf Anfrage |
| Schock | ISO 16750-3: auf Anfrage |
| Einbaulage | horizontal, vertikal |
| Umgebungstemperaturbereich | –40 °C … +85 °C |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
