1-polige Schließerschütze für DC Ui bis 1.500 Volt, Ith bis 500 Ampere, Ausführung mit PWM-Modul
C300 – Einpolige bidirektionale DC-Schließerschütze bis 1.500 Volt
Die Eddicy C300 Serie sind kompakte, 1-polige bidirektionale Schließerschütze für DC bis 1.500 Volt Bemessungsisolationsspannung und einem Einschaltvermögen bis zu 4.500 Ampere, was diese Schütze ideal für Applikationen mit hohem Einschaltstrom oder hohen Kapazitäten macht.

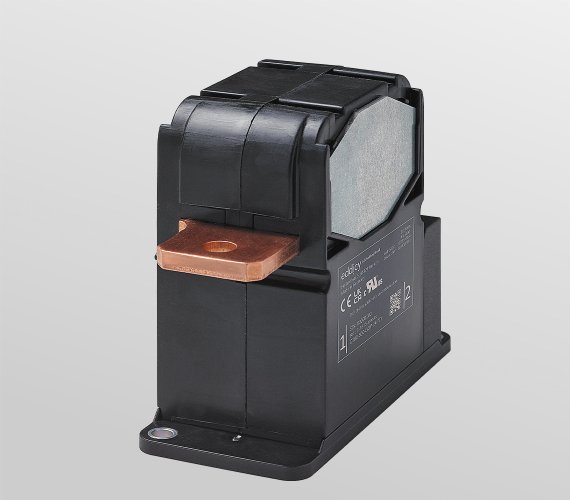

C300-500 Kompakte
Die bidirektionalen DC-Schütze C300 schalten hohe Leistungen auf kleinstem Raum. Mit einem Einschaltvermögen bis zu 4.500 Ampere eignet sich die äußerst kompakte Baureihe für Applikationen mit hohem Einschaltstrom oder hohen Kapazitäten.
Alle Ausführungen können bis zu 500 Ampere dauerhaft führen; bei einem Kurzschluss dürfen für 20 Millisekunden sogar 6.000 Ampere fließen, ohne dass die Kontakte verschweißen.
Damit behält das Schütz seine volle Funktion, um bei Bedarf große Leistungen zu trennen: bis zu 500 Ampere und bis zu 1.500 Volt – unabhängig von der Stromrichtung. Diese volle Bidirektionalität ist wichtig für Anlagen mit einem Lade- und Entladeprozess, wie in Batteriespeichern oder Elektrofahrzeugen. Weitere typische Applikationen sind der DC-Kreis in Wechselrichtern, Combiner-Boxen in Photovoltaik-Anlagen oder das Management von Batteriespeichern.
Besondere Merkmale
Kompakte Abmessungen – Hohe Bemessungsisolationsspannung Ui bis 1.500 Volt
Kleinste Abmessungen – große Leistung! Alle Luftstrecken im Kontaktbereich sind großzügig dimensioniert. Die Bemessungsisolationsspannung beträgt 1.500 Volt.
Die Lichtbogenkammer des C300 besteht aus Kunststoff. Das ist effizient und spart Gewicht.
Hoher thermischer Dauerstrom Ith bis 500 Ampere
Alle Ausführungen des C300 können bis zu 500 A dauerhaft führen – ein ausreichend dimensionierter Anschlussquerschnitt von 300 mm² vorausgesetzt. Die maximale Umgebungstemperatur für Industrieanwendungen beträgt 85 °C. Diese hervorragenden Werte werden durch sehr hohe Kontaktkräfte erreicht.
Hohes Einschaltvermögen Icm bis 4.500 Ampere
Das C300 kann einen Strom von bis zu 4.500 Ampere einschalten. Hohe Kontaktkräfte und abbrandfeste Silberkontakte begünstigen das exzellente Einschaltvermögen. Ein integrierter PWM-Controller regelt für alle Betriebszustände den Spulenstrom, gewährleistet ein prellarmes Einschalten und optimiert die Halteleistung.
Hohe Kurzzeitstromtragfähigkeit Icw bis 6.000 Ampere
Für 20 Millisekunden kann das C300 einen Strom von bis zu 6.000 Ampere führen, ohne dass die Kontakte verschweißen. Diese Zeit reicht aus, bis die Kurzschlusssicherung auslöst. Unterstützt wird die Kurzzeitstromtragfähigkeit durch hohe Kontaktkräfte und eine optimierte Kontaktgeometrie.
Volle Bidirektionalität – sicheres Trennen hoher Leistungen
Alle Ausführungen des C300 können im Bedarfsfall hohe Ströme und Spannungen zuverlässig trennen, unabhängig von der Stromrichtung. Erreicht werden diese Eigenschaften durch die besondere Anordnung von Blasmagneten und Löschkammer, abbrandfeste Silberkontakte, hohe Kontaktkräfte und großzügig dimensionierte Luftstrecken im Kontaktbereich.
Hilfsschalter mit Spiegelkontaktfunktion
Die Schütze C300 verfügen über einen integrierten Hilfsschalter mit Spiegelkontaktfunktion nach DIN EN 60947-4-1 Anhang F. Spiegelkontakte werden in Rückführkreisen von Sicherheitssteuerungen benötigt. Die Spiegelkontaktfunktion informiert über den Schaltzustand und stellt sicher, dass der Öffnerkontakt des Hilfskontakts nicht gleichzeitig mit dem Schließer-Hauptkontakt geschlossen ist.
Applikationen
Elektromobilität
- DC-Ladesäulen
- Batterieprüfstände für die Automobilindustrie
- Batteriemanagement für emissionsfreie Antriebssysteme in maritimen Applikationen und DC-Ladung On- und Off-Shore
Stationäre Energiespeicherung
- Netzstabilisierung und Energiespeicherung
- Rückspeisefähige Systeme in Industrieanlagen
- Managementsysteme in Batteriespeichern
- Photovoltaik und USV
Technische Daten
C300-500
| Spannungsart | DC bidirektional |
| Hauptkontakte: Anzahl, Art | 1 Schließer |
| Bem.-betriebsspannung Ue | 1.000 V |
| Bem.-isolationsspannung Ui | 1.000 V @ PD3 1.500 V @ PD2 |
| Bem.-stoßspannung Uimp | 8 kV |
| Verschmutzungsgrad Überspgannungskategorie |
PD2 / PD3
OV3 |
| Konv. therm. Strom in freier Luft Ith | 500 A @ 300 mm2, 70° C |
| Kurzzeitstromfestigkeit Icw | 6.000 A @ t = 20 ms < 25.000 A @ t < 20 ms (Kontaktverschweißen, keine Explosionsgefahr, kein Feuer) |
| Bem.-kurzschlusseinschaltvermögen Icm | 4.500 A @ L < 50 µH |
| Hilfsschalter | 1 Öffner mit Spiegelkontaktfunktion |
| Spulenspannung Us | 12 … 24 V DC (Funktionsbereich 10,5 … 36 V DC) PWM-Modul, integriert |
| Einbaulage | horizontal, vertikal |
| Umgebungstemperaturbereich | -40° C … +85° C |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
Zertifizierungen und Zulassungen
Muster sofort verfügbar bei
