Schaltbau ATX-SPII Displays - Human Machine Interfaces

IntelliCockpit ATX-SPII Displays - Bedienerfreundliche, interaktive Touchscreen-PCs für Schienenfahrzeuge

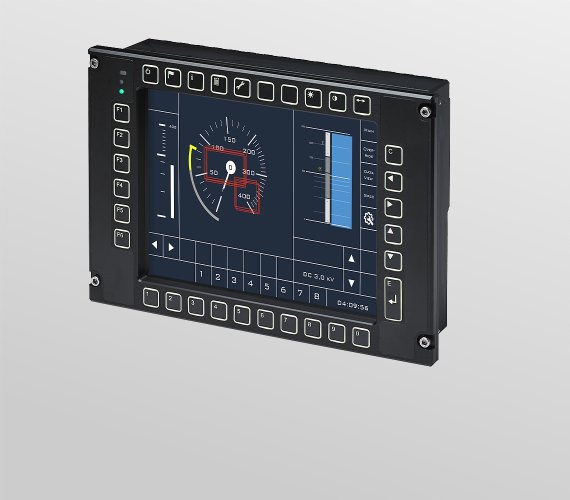

ATX-K065-MMI-03

10,4 Zoll UIC 612 LCD-Bildschirm

ATX-K062-MMI-00

12,1 Zoll LCD-Bildschirm,
leicht herausnehmbar

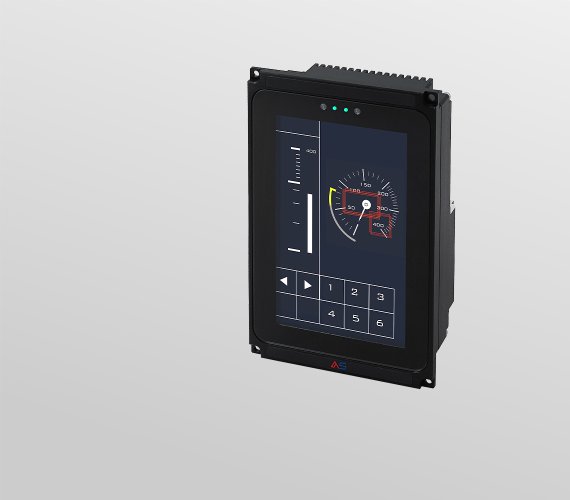

DMI-K065-MMI-42

8 Zoll Einzel-/redundanter LCD-Bildschirm

Die modernen ATX-Displays kommen bescheiden als Display daher, sind aber in Wirklichkeit interaktive Touchscreen-PCs und universelle Alleskönner: Anzeige und Diagnose des Fahrzeug- und Betriebsstatus, Steuerung von Subsystemen, inklusive ERTMS/SCMT, Zugfunk, Fahrplan und Videoüberwachung. Bedienerfreundlich lassen sich so ganz einfach und zentral alle wichtigen Parameter steuern und überwachen.

Die Geräte erfüllen die Anforderungen der EN 50155 und entsprechen dem UIC-Standard, können aber darüber hinaus auch kundenspezifisch angepasst werden. ATX-Displays sind robust und für den jahrelangen rauen Bahnbetrieb geeignet. Sie bieten ein hohes Maß an Zuverlässigkeit dank «Predictive Maintenance & Remote Diagnostics».

Besondere Merkmale

  • Bildschirm: 8” / 10.4” / 12.1”, bis 21”, Resistiver/kapazitiver Touchscreen
  • Prozessor: FreescaleTM iMX6®–Quad ARM®–Quad ARM® Cortex bis 1.8 GHz / Intel E3940 bis 1.8 GHz / FreescaleTM i.MX6®–Quad ARM® CortexTM-A9 bis 1.0 GHz mit TrustZone® für SIL-Anwendungen
  • Externe Schnittstellen:
    • Tastatur nach UIC 612 Standard
    • USB / Seriell / CanBus / MVB
    • Ethernet 10–100–1000 Base-T Mbps
    • Piezo Buzzer und externer Lautsprecherausgang
  • Safety-Integrity-Level: Zertifikat bis SIL 3 verfügbar

Technische Daten

ATX-SPII Displays
Größe 8” / 10.4” / 12.1”, bis 21” max.
Auflösung max. 1024 x 768 bis zu 1.000 cd/m²
Bedienelemente Soft-Keys,
Resistiver/kapazitiver Touchscreen
CPU FreescaleTM iMX6®–Quad ARM®–Quad ARM® Cortex bis 1.8 GHz / Intel E3940 bis 1.8 GHz / FreescaleTM i.MX6®–Quad ARM® CortexTM-A9 bis 1.0 GHz mit TrustZone® für SIL-Anwendungen
Schnittstellen USB / Ethernet 10/100/1000 Mbps /
RS232 / RS422 + RS 485 / CAN bus /
MVB – EMD bus @ 1 Mbps IEC 61375 /
Profibus @12 Mbps
Nennspannung Un 24 V DC (max. 25 W)
Schutzgrad, EN 60529 IP65
Normen UIC 612-0, EN 50155, EN 60068-2-1, EN 61373, EN 11170-3

Alle Daten anzeigen
