Bidirektionales Batterieschütz für thermische Dauerströme bis 60 Ampere

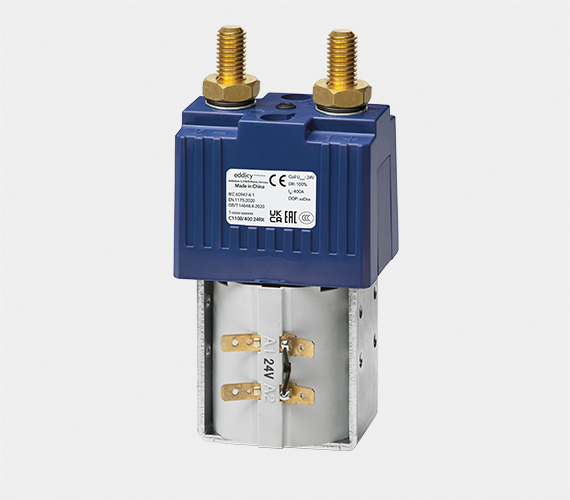

C110B – Bidirektionales Batterieschütz
Die Schaltbau C110B Serie steht für konfigurierbare 1-polige, bidirektionale DC Batterieschütze bis 48 Volt (80 Volt Bemessungsisolationsspannung) und Dauerströme bis 400 Ampere.
C110B/80
C110B/120
Bidirektionales Batterieschütz für thermische Dauerströme bis 100 Ampere
C110B/200
Bidirektionales Batterieschütz für thermische Dauerströme bis 150 Ampere
C110B/300
Bidirektionales Batterieschütz für thermische Dauerströme bis 250 Ampere
C110B/400
Bidirektionales Batterieschütz für thermische Dauerströme bis 400 Ampere
Mit dem bidirektionalen DC-Schütz C110B bietet Schaltbau eine wirtschaftliche Lösung für das Schalten von Batteriespannungen bis 48 Volt (80 Volt Bemessungsisolationsspannung). Das einpolige Schließerschütz ist in fünf Baugrößen verfügbar: für thermische Dauerströme bis 60, 100, 150, 250 und 400 Ampere.
Sie sind ideal geeignet für den Einsatz als Haupt- und Hilfsschütz.
Das C110B erfüllt die Norm für batterieelektrisch betriebene Flurförderzeuge (EN1175). Als Hauptschütz in Flurförderzeugen verbindet es Batterie und Antrieb und kann bei Bedarf die Verbindung sicher trennen: sowohl im normalen Betrieb (Entladen der Batterie) als auch während des Ladevorgangs. Da dieses DC-Schütz bidirektional schalten kann, empfiehlt es sich auch für zahlreiche andere stationäre und mobile Batterieanwendungen bis 48 Volt Betriebsspannung, beispielsweise für Batterieladegeräte, mobile Hebebühnen und fahrerlose Transportsysteme in der Intralogistik (Automatic Guided Vehicles – AGV).
Besondere Merkmale
Bidirektionales DC-Schütz in fünf Standard-Baugrößen
Das C110B ist in fünf Baugrößen verfügbar, für das Führen von 60, 100, 150, 250 oder 400 Ampere. Die Anschlussmaße entsprechen dem marktüblichen Standard.
Geschlossener Kontaktraum
Dank der geschlossenen Bauform kann kein Staub oder Schmutz in den Kontaktraum eindringen, die Kontakte werden geschont.
Optimiert für die Anforderungen von Flurförderzeugen
Das DC-Schütz C110B ist geprüft nach der EN1175: der Norm für batterieelektrisch betriebene Flurförderzeuge. In Flurförderzeugen kann es als Hauptschütz arbeiten, aber auch Subsysteme schalten, wie zum Beispiel Pumpen.
Weitere Anwendungen für bidirektionales Schalten
Das C110B bewährt sich in zahlreichen stationären und mobilen DC-Anwendungen, bei denen bidirektional geschaltet werden muss:
- Batterieladegeräte (Batteriebooster)
- Batterieschaltgeräte
- Flurreinigungsmaschinen
- Mobile elektrische Hebebühnen
- Fahrerlose Transportsysteme in der Intralogistik (Automatic Guided Vehicles – AGV)
Das Schütz erfüllt die Normen EN1175, IEC 60947-1 und IEC 60947-4-1.
Technische Daten
C110B
| Spannungsart | DC, bidirektional |
| Hauptkontakte: Anzahl, Art | 1 x Schließer |
| Nennspannung Un | 48 V |
| Bem.-isolationsspannung Ui | 80 V |
| Bem.-stoßspannung Uimp | 1,5 kV |
| Konv. therm. Strom in freier Luft Ith | C110B/80: 60 A C110B/120: 100 A C110B/200: 150 A C110B/300: 250 A C110B/400: 400 A |
| Bemessungsbetriebsstrom Ie (70% ED, Dauer 60 s) |
C110B/80: 80 A C110B/120: 120 A C110B/200: 200 A C110B/300: 300 A C110B/400: 480 A |
| Bem.-kurzschlusseinschaltvermögen Icm | C110B/80: 300 A C110B/120: 600 A C110B/200: 1.000 A C110B/300: 1.500 A C110B/400: 1.600 A |
| Bem.-kurzschl-ausschaltvermögen Icn | C110B/80: 300 A C110B/120: 300 A C110B/200: 500 A C110B/300: 1.200 A C110B/400: 1.300 A |
| Hilfskontakt | — |
| Spulenspannung Us | 24, 48 V DC |
| Spulenspannungstoleranz | –20% … +10% |
| Spulenbeschaltung | — |
| Umgebungstemperaturbereich | –25 °C … +40 °C |
| Einbaulage | Stehend (Festkontakte oben) oder liegend |
| Mechanische Lebensdauer | > 1 Mio. Schaltspiele |
