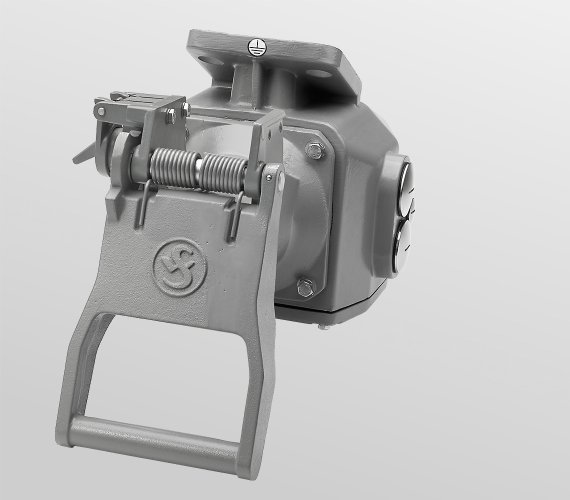

Kupplungsdose: Gehäuse aus robusten und langlebigen Aluminiumdruckguss, Dosengehäuse mit Metallhandgriff
ZH – Robuste Steckverbinder für Wagenübergänge nach UIC 552
Für alle im internationalen Verkehr eingesetzten Fahrzeuge die mit einer Zugsammelschiene ausgerüstet sind.
Baureihe ZH
Baureihe ZH

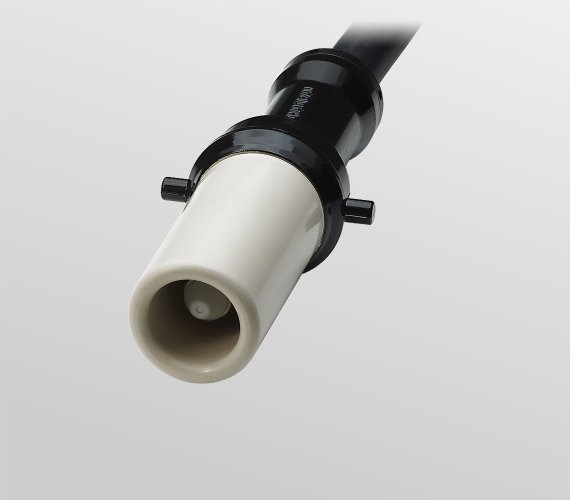

Stecker mit Anschluss- oder Verbindungskabel
Die Steckverbindung entspricht den Bestimmungen der UIC 552. Schaltbau Steckverbinder der Baureihe ZH bewähren sich seit Jahren in der Bahnindustrie.
Für alle im internationalen Verkehr eingesetzten Fahrzeuge, einschließlich Triebfahrzeuge, die mit einer Zugsammelschiene ausgerüstet sind, werden diese robusten Steckverbinder benötigt.
Besondere Merkmale
ZH-Stecker mit Anschluss- oder Verbindungskabel:
- UIC552-konform
- Gehäuse aus robusten und langlebigen Aluminiumdruckguss
- Anschlüsse: Massiv gedrehter Kontakt hoher Güte, Durchgangswiderstand gleichbleibend niedrig, Crimpanschluss 185 mm², Erdung: Schirmumlegung 25 mm², Anschluss an Steckergehäuse
- Konfektionierung des Steckers: Einseitige Anschluss- bzw. beidseitige Verbindungskabel in vorzugs- und individuellen Längen
ZH-Kupplungsdose:
- UIC552-konform
- Gehäuse aus robusten und langlebigen Aluminiumdruckguss,
Dosengehäuse mit Metallhandgriff - Anschlüsse: Massiv gedrehter Kontakt hoher Güte, Durchgangswiderstand gleichbleibend niedrig, Anschlussstück mit Schraubanschluss M16
- Erdung: Montagefläche und seitlich mit Schraubanschluss M10
- Verriegelung des Steckers in der Dose
- Verbesserte Konstruktion: Einteiliges Dosengehäuse, symmetrisch aufgebaut, Montage links- und rechts am Fahrzeug, universelle Kabelausgänge, horizontal und vertikal, kurze Montagezeiten, einfache Montage und Wartung, optimierte Entwässerungsschraube zur
Ableitung von Kondenswasser, Oberfläche pulverbeschichtet, konform zu BN918340 - Verriegelungschloss, Montage links- oder rechts
- Optionaler Pilotkontakt zur Rückmeldung für Anwesenheit eines Steckers
- Erhöhte Korrosionsbeständigkeit gegen chemische Einflüsse,
insbesondere Reinigungsmittel mit sauren oder basischen Zusätzen - Erfüllt die Vorschrift UL94-V0 und die Brandschutzrichtlinie EN 45545
ZH-Blinddose:
- Gehäuse aus robusten und langlebigen Aluminiumdruckguss
- Aufnahme von nicht gekuppelten ZH-Steckern (Parkposition)
- Verriegelungschloss
- Erdung: Montagefläche
ZH-Abzweigkästen:
- Gehäuse aus robusten und langlebigen Aluminiumdruckguss
- Anschlüsse: Anschlussstück bzw. Klemmblock, Erdung: Montagefläche oder Schraubanschluss M12
Applikationen
- Steckverbinder zur Energieübertragung in Schienenfahrzeugen, die mit einer Zugsammelschiene (ZS) ausgerüstet sind.
Technische Daten
| Baureihe | ZH | |
| Norm | UIC 552 | |
| Polzahl | 1 | |
| Bemessungsspannung | 3 kV AC/DC | |
| Bemessungsstrom | 800 A bei -10 °C | |
| Anschlussart | Stiftkontakt: Crimpen Buchsenkontakt: Schrauben M16 |
|
| Kontaktdurchmesser | 25 mm | |
| Anschlussquerschnitt | 185 mm² | |
| Durchgangswiderstand, typ. (DIN EN60512-2-2) | < 1 mΩ | |
| Prüfspannung (DIN EN 50124-1) | 11,5 kV (50 Hz) 10 sec | |
| Kontaktkräfte Steckkraft Gleitkraft Ziehkraft |
> 100 N > 100 N > 100 N |
|
| Pilotkontakt | optional im Dosengehäuse 1 Wechsler, 250 V AC: 15 A / 24 V DC: 6 A |
|
| Schutzart (EN 60529) | Stecker und Kupplungsdose gekuppelt: IP54 Kupplungsdose geschlossen: IP54 |
|
| Schock, Vibration (EN 61373) | Kategorie 1, Klasse B | |
| Betriebstemperaturbereich | - 50 °C … + 85 °C | |
| Mechanische Lebensdauer (DIN EN 60512-9-1) | 5.000 Steckzyklen | |
| Material Gehäuse Kontakteinsatz Dichtungsteile Kontakte |
Aluminiumdruckguss Formstoff Thermoplast / Duroplast Thermoplastisches Elastomer (TME) / Neoprene Kupferknetlegierung |
|
