Kabelstecker mit Gummitülle, 10-polig
VG96934 Version J (NF10) - 10-polige Steckverbinder für Kommunikationssysteme
VG96934 Version J (NF10) Steckverbinder der RoHS-konformen Baureihe sind speziell für die Nachrichtentechnik konzipierte Steckverbinder mit hoher Schirmdämpfung und vergoldeten Druckkontakten
VG96934 version J (NF10)
VG96934 version J (NF10)

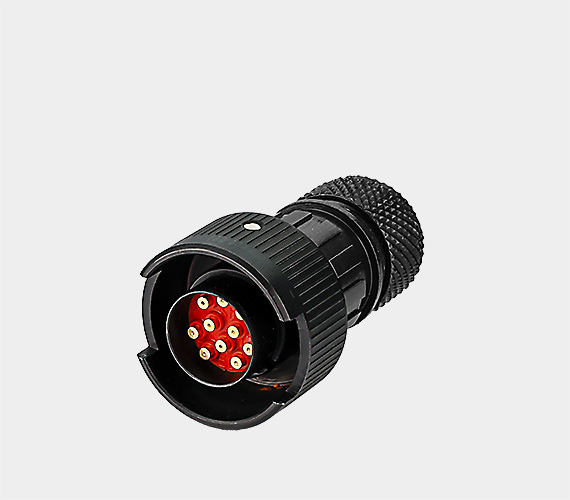

Kabelstecker, langer Adapter, 10-polig
VG96934 version J (NF10)

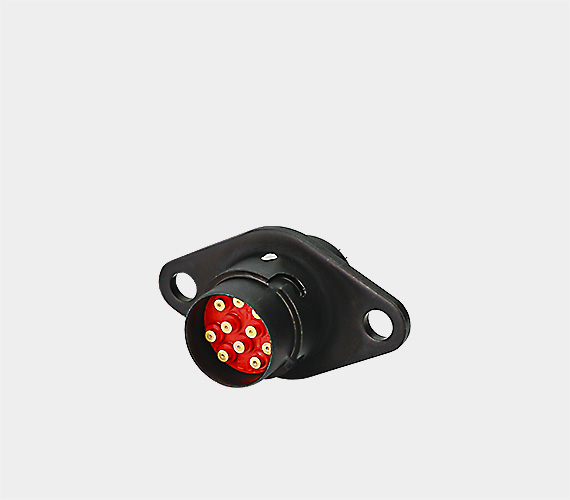

Flanschstecker, 10-polig
VG96934 version J (NF10)

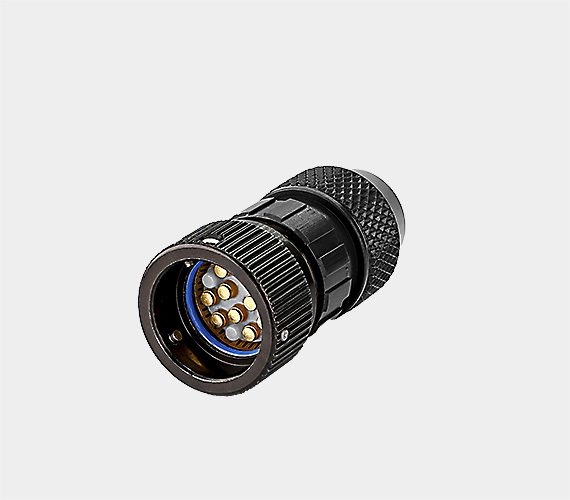

Kabeldose, langer Adapter, 10-polig
VG96934 version J (NF10)
Kabeldose mit Trittschutz, 10-polig
VG96934 version J (NF10)

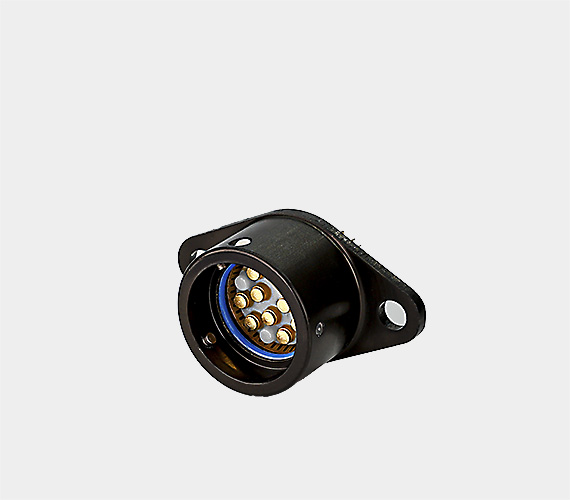

Flanschdose, 10-polig
VG96934 version J (NF10)

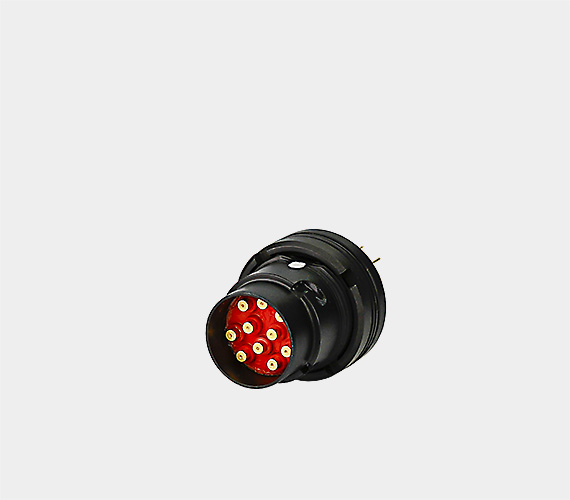

Einlochdose, 10-polig
Die 10-poligen Miniatur-Bajonettstecker vereinen über Jahrzehnte bewährte Zuverlässigkeit mit Innovationen der nächsten Generation und bieten kompakte, leistungsstarke Konnektivität für herausfordernde Kommunikationssysteme. Steckverbinder der Baureihe VG/NF – entwickelt und gefertigt in Deutschland – bieten robuste Abschirmung, Stoß- und Vibrationsfestigkeit und bis zu 5.000 Steckzyklen für langfristige Zuverlässigkeit in den rauesten Umgebungen. Mit präzisen, vergoldeten Pogo-Pin-Kontakten, IP68-Dichtungen und einem Druckkontaktsystem mit einer dauerhaft hohen Kontaktsicherheit gewährleisten VG/NF-Steckverbinder einen unterbrechungsfreien, sicheren Betrieb und eine hohe Beständigkeit gegen Beschädigung oder Verschmutzung. Dank innovativer Oberflächentechnologie und neuen Materialien ist die Baureihe vollständig RoHS-konform und erfüllt zudem die strengen technischen Anforderungen der VG96934 Version J. Die Steckverbinder eignen sich für geringste Ströme von 6 Mirkroampere bis maximal 2,5 Ampere und Bemessungsspannungen bis 50 Volt.
Besondere Merkmale
Elektrische Vorteile
Zuverlässige, langlebige Kontaktverbindung (5.000 Steckzyklen)
Gefederte, hartvergoldete Pogo-Stifte mit selbstreinigenden Kontaktflächen
sorgen für gleichbleibend niedrigen Widerstand und hohe Zuverlässigkeit –
selbst bei massiven Vibrationen oder Stößen. Ideal für empfindliche Nieder-
spannungs- oder Schwachstromanwendungen, da sie das Risiko verbogener
Stifte oder verschmutzter Kontakte ausschließen und eine ununterbrochene
Signalintegrität gewährleisten.
Maximaler Störungsschutz für einen sicheren und stabilen Betrieb
Die fortschrittliche EMV-Abschirmung – insbesondere bei der 10-poligen Version mit 360-Grad-Lamellenkäfig – schützt kritische Signale vor elektromagnetischem, hochfrequentem und gepulstem Störungen und gewährleistet so den zuverlässigen Betrieb der Geräte in rauen Umgebungen und betriebskritischen Systemen.
Scoop-proof: Keine Kurzschlüsse beim Stecken
Die störungssichere Konstruktion stellt sicher, dass beim Anschließen keine Kontaktschäden oder Kurzschlüsse auftreten.
Flexible Anschlussoptionen für eine einfache Integration
Unterstützt eine Vielzahl von Kabeltypen (bis zu AWG20) und Leiterplattenmontageanforderungen (3,5 mm oder 8 mm Stifte), was eine nahtlose Integration in platzbeschränkte oder kundenspezifische Anwendungen ermöglicht.
Mechanische Vorteile
Außergewöhnliche Haltbarkeit und diskretes Erscheinungsbild
Die robuste, nicht reflektierende schwarze Oberfläche ist korrosions- und
verschleißbeständig und eignet sich ideal für raue Außenbedingungen und
taktische Umgebungen, in denen es auf Unauffälligkeit und Langlebigkeit
ankommt.
Wasserdicht – auch im ungesteckten Zustand
Dank robuster Elastomere und O-Ringe sind die Steckverbinder nach IP68
wasser- und druckdicht, auch wenn sie nicht eingesteckt sind, und gewährleisten eine ununterbrochene Leistung in nassen oder untergetauchten Umgebungen.
Schnelle, sichere Verbindung mit intuitiver Handhabung
Die Bajonettkupplung mit bis zu fünf farbcodierten Kodier-Optionen ermöglicht ein schnelles, fehlerfreies Stecken – auch bei schlechter Sicht oder unter hohem Druck – und verbessert so die betriebliche Effizienz.
Umweltverträglich und konform mit Verteidigungsstandards
RoHS-konforme Materialien gewährleisten Umweltsicherheit und Gesetzeskonformität – ohne Verwendung gefährlicher Substanzen – und erfüllen gleichzeitig die strengen militärischen Anforderungen (VG96934 Version J).
Vielseitige Installationsoptionen für robuste, kundenspezifische Lösungen
Wärmeschrumpfende Manschetten und umspritzbare Endgehäuse bieten eine verbesserte Zugentlastung und mechanischen Schutz, verhindern Kabelbrüche und maximieren die Zuverlässigkeit der Verbindungen in robusten Anwendungsfällen.
Technische Daten
Baureihe VG96934 Version J (NF10)
| Version J: RoHS konform | ja, erfüllt erhöhte Anforderungen der VG96934 |
| Polzahl | 10 |
| Bemessungsspannung | 50 V |
| Kodierlagen max. / Verschlussart | 5 / Bajonettschnellverschluss |
| Bemessungsstrom Ie | 6 µA min. / 2,5 A max. (für 2 beliebige Kontakte) |
| Durchgangswiderstand | ca. 5 mΩ |
| Schock | Halbsinus 150 m/s2 |
| Vibration | 5 Hz … 500 Hz; 2 g RMS |
| Isolationswiderstand | ≥ 5.000 MΩ |
| Prüfspannung | 500 Veff, 50 Hz |
| Schirmwirkung | > 70 dB, Stecker mit 360-Grad-Lamellenkorb |
| Dichtigkeit offen/gesteckt | IP68 (0,4 bar, 48 Stunden, nach VG 95319-2, Test-Nr. 5.9.2.) |
| Mechanische Lebensdauer | > 5.000 Steckzyklen |
| Temperaturbereich | –55°C … +100°C |
| Gehäuse Material Stecker / Farbe / Oberfläche Material Dose / Farbe / Oberfläche Dichtungselemente Kontakteinsätze RoHS / REACH |
|
| Kontakte Stecker Anschluss / Farbe / Oberfläche Dose Anschluss / Farbe / Oberfläche Ausführung Material Oberfläche |
|
