UIC-IT – Wirtschaftliche, schnelle und sichere Datenkommunikation

Steckverbinder in Schienenfahrzeugen zur Datenkommunikation, geeignet für Gigabit Ethernet bis Cat 7

UIC-IT Dose, 2x 8-poliges Gigabitmodul

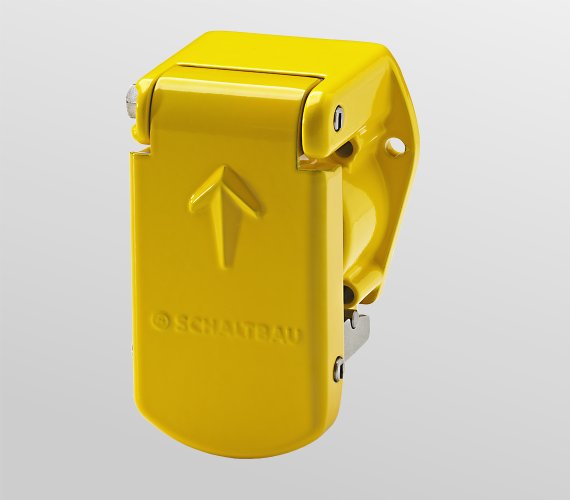

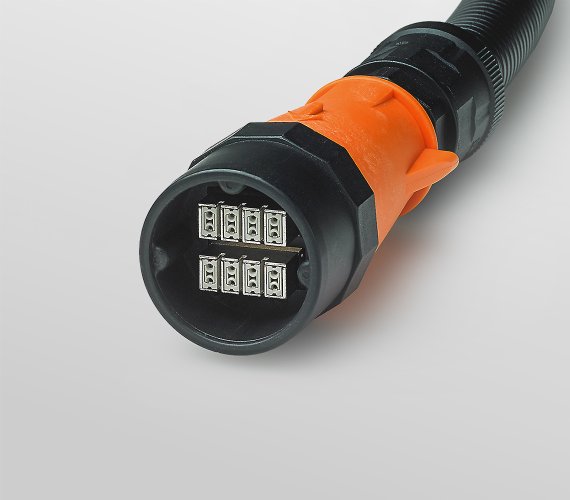

UIC-IT Stecker, 2x 8-poliges Gigabitmodul

UIC-IT Dose, 1x 8-poliges Gigabitmodul + 16 Signalkontakte

UIC-IT Stecker, 1x 8-poliges Gigabitmodul + 16 Signalkontakte

UIC-IT Dose, 1x 8-poliges Gigabitmodul

UIC-IT Stecker, 1x 8-poliges Gigabitmodul

Robuste und anspruchsvolle Ethernet-Lösungen für die schnelle Datenkom- munikation sind ein zeitgemäßer Anspruch an moderne Schienenfahrzeuge. Mit der Baureihe UIC-IT erfüllt Schaltbau diese Forderungen und ermöglicht hoch flexible, universelle und zuverlässige Ethernetverbindungen für die besonders harten Anforderungen im Bahnbetrieb über Jahrzehnte.
Die Datenkommunikation erfolgt über ein oder zwei Gigabit-Ethernetmodule. Eine Variante mit zusätzlichen Signalkontakten ist ebenfalls verfügbar. Die Steckverbinder eignen sich für unterschiedliche Fahrzeugtypen mit der Zielstellung Bahnfahrzeuge unabhängig von Hersteller und Betreiber zu kombinieren.

Besondere Merkmale

Varianten:

  • 2× 8-poliges Gigabitmodul, Gehäusefarbe orange
  • 1× 8-poliges Gigabitmodul + 16 Signalkontakte, Gehäusefarbe gelb
  • 1× 8-poliges Gigabitmodul, Gehäusefarbe grün

Gehäuse:
Die Gehäuse für Kabelstecker, Kupplungs- und Blinddose sind
IRS 50558-konform. Die bewährten und robusten Gehäuse sind baugleich zu den entsprechen Schaltbau-UIC 558-Steckverbindern.

  • Kupplungs-, Blind- und Leerdose: Aluminiumdruckguss: robust und langlebig
  • Kabelstecker: Polyamid, glasfaserverstärkt

Kontakteinsätze:

  • Gigabit-Ethernetmodul: 360°-geschirmtes Modul mit acht Anschlüssen für vier Datenpaare zur Übertragung von Ethernet mit Datenraten bis 10 Gigabit und erfüllt Cat 7
  • Signalkontakte: 16 Signalkontakte für zusätzliche Steueraufgaben, z. B. Forderungen der DB bei Räum- und Bergungsfahrt.

Montage:

  • Eignung für den Einsatz an Wagenübergängen
  • Kurze Montagezeiten, einfache Montage, Dichtungen ohne Kontaktdemontage austauschbar

Weitere Merkmale

  • Break-away-Funktion (Notzugentriegelung): Zerstörungsfreies Trennen von Stecker und Dose beim Auseinan- derfahren zweier elektrisch nicht entkuppelter Fahrzeuge gemäß IRS 50558
  • Lebensdauer: Dimensionierung für häufige Steckvorgänge bis 10.000 Steckzyklen
  • Konfektionierung:* Dose und Stecker werden auf Wunsch kundenspezifisch konfektioniert geliefert
  • Schutzgrad:
    IP67: Kupplungs-, Blind- und Leerdose mit geschlossenem Deckel
    IP69K: Steckverbindung im gekuppelten Zustand, einschließlich der Kabeleinführung in den Stecker
  • Brennverhalten: Erfüllt die Vorschrift UL94-V0 und die Brandschutzrichtlinie EN 45545
  • Wetter- und Temperaturbeständigkeit: min. –40° C bis +90° C für alle Materialien der Steckverbindung

Applikationen

Gigabit-Ethernet Datenverbindungen für hohe Übertragungsraten in Kombination mit langlebigen, robusten Steckverbindern sichern eine hohe Netzwerkverfügbarkeit. Mit der Baureihe UIC-IT bietet Schaltbau ein nachhaltiges Datensteckverbindersystem, das alle Voraussetzungen mitbringt, sich zu einem Standard zu entwickeln.
Kontakteinsätze für Sonderanwendungen sind ebenfalls verfüg­bar.

Technische Daten

Baureihe UIC-IT
Polzahl Orange: 2x 8-poliges Gigabitmodul
Gelb: 8-poliges Gigabitmodul + 16 Signalkontakte
Grün: 8-poliges Gigabitmodul
Bemessungsspannung (IEC 60038) Gigabitmodul: 50 V
Signalkontakte: 50 V
Bemessungsstrom Ie Gigabitmodul: 1 A
Signalkontakte: 1 A
Kodierlage 1
Durchgangswiderstand Gigabitmodul: ≤ 10 mΩ
Signalkontakte: ≤ 4 mΩ
Vibration / Schock Kategorie 1, Klasse B
Schutzart (EN 60529) IP69K: Steckverbindung im gekuppelten Zustand, inkl. Kabeleinführung steckerseitig
IP67: Kupplungs-, Blind- und Leerdose mit geschlossenem Deckel
Mechanische Lebensdauer > 10.000 Steckzyklen
Temperaturbereich -40° C … +90° C
Gehäuse, Material Stecker: PA 6 GF 30
Flanschdosen: Al-Druckgusslegierung GdAlSi 12
Gehäuse, Kontakteinsatz PA 6.6 – GF 30
Gehäuse, Dichtungsteile Silikon
Gehäuse, Brennverhalten UL94-V0, EN 45545, NF F1610/2, NF F611030
Kontakte, Anschluss Crimpen
Kontakte, Material Kupferknetlegierung
Kontakte, Oberfläche Gigabitmodul: Gold
Steuerkontakte: Silber
Verschlussart Notzugentriegelung
