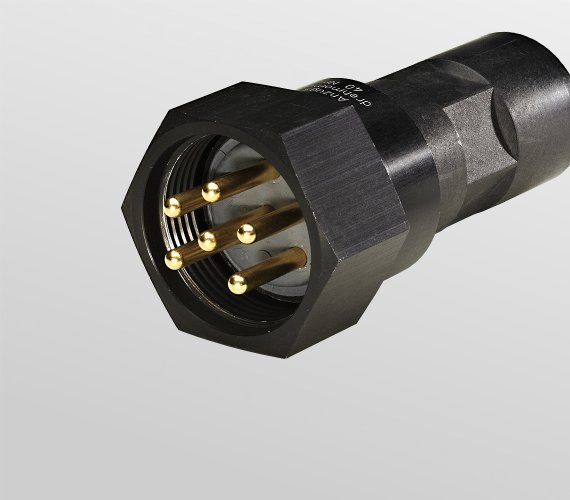

Stecker SB ST 6P-AU: 6x Stiftkontakt, Lötanschluss, Gold
Flanschdose SB DF 6S-AU: 6x Buchsenkontakt, Lötanschluss, Gold
SB – Rundsteckverbinder für Spezialanwendungen
Spezialsteckverbinder mit hochwertigen, massiv gedrehten Kontakten und gummigelagerten wasserdichten Kontakteinsätzen
Baureihe SB
Baureihe SB
Stecker SB ST 5S+PE-AG: 5+PE Buchsenkontakt, Lötanschluss, Silber
FlanschdoseSB DF 5P+PE-AG: 6x Buchsenkontakt, Lötanschluss, Silber
Schaltbau-Steckverbinder der Baureihe SB sind speziell für Einsatzorte in Schienenfahrzeugen konzipiert, wo im täglichen Betriebsablauf äußerst raue Umgebungsbedingungen zuverlässig bewältigt werden müssen.
Hier bewährt sich der Steckverbinder seit Jahren erfolgreich!
Ausgerüstet mit versilberten oder vergoldeten Kontakten in gummigelagerten Kontakteinsätzen, sind SB-Steckverbinder dauerhaft witterungsstabil. Mechanisch geschützt durch ein massives Gehäuse wird die Steckverbindung durch einen robusten Gewindeverschluss gesichert.
Besondere Merkmale
- Massiv gedrehte Kontakte, Oberfläche Silber oder Gold
- Robustes Metall-/Kunststoffgehäuse: langlebig, schlagfest, UL-konform
- Dichtigkeit bis IP67 im gesteckten oder nicht gesteckten Zustand
- Funktionssicherer Gewindeverschluss
- Elektrische und mechanische Eigenschaften nach EN 61984
Applikationen
- Leistungs- und Steuerleitungssteckverbinder für Zugsicherungssysteme in Drehgestellen von Schienenfahrzeugen
- Spezialsteckverbinder für Applikationen im rauen industriellen Umfeld
Technische Daten
Baureihe SB
| Polzahl | 5+PE / 6-polig / 14-polig |
| Bemessungsspannung (IEC 60038) | 5+PE: 115 V / 6-polig: 42 V / 14-polig: 20 V |
| Bemessungsstrom Ie | 16 A |
| Kodierlage | 1 |
| Durchgangswiderstand | – |
| Isolationswiderstand | > 100 MΩ bei 500 V |
| Prüfklasse EN 60068-1: tmin[°C]/ tmax[°C]/tPrüfdauer[Tage] | -25/60/21 |
| Schutzart (EN 60529) | IP67 gesteckt oder nicht gesteckt |
| Mechanische Lebensdauer | > 2.000 Steckzyklen |
| Temperaturbereich | -25° C … +60° C |
| Gehäuse, Material | Stecker: PA 6 – GV 30 / Mutter: Aluminium, schwarz eloxiert / Flanschdosen: Aluminium, schwarz eloxiert |
| Gehäuse, Kontakteinsatz | Synthetischer Gummi / PA 6 – GV 30 |
| Gehäuse, Dichtungsteile | Synthetischer Gummi / PA 6 – GV 30 |
| Gehäuse, Brennverhalten | UL94V-0 |
| Kontakte, Anschluss | Crimpen / Löten |
| Kontakte, Material | Kupferknetlegierung (Flanschdose mit Lamelleneinsatz) |
| Kontakte, Oberfläche | 5+PE, 14-polig: Silber / 6-polig: Silber/Gold |
| Verschlussart | Schraubverschluss |
