NF07 geschirmt – Steckverbinder für die Audiotechnik
7-polige Baureihe mit hoher Schirmdämpfung und vergoldeten Druckkontakten

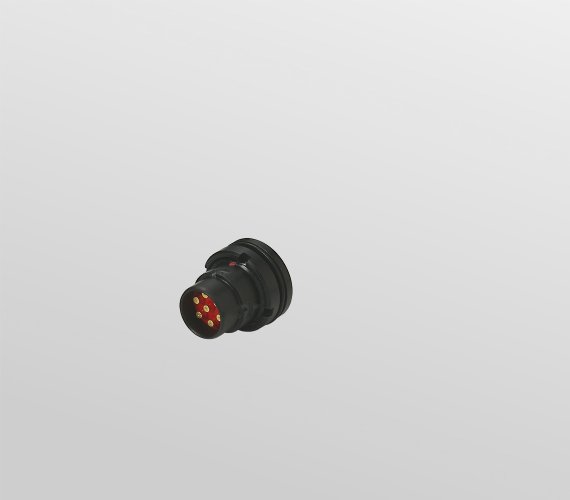

Baureihe NF07
Die bewährten 7-poligen Audiosteckverbinder der Baureihe NF07 sind speziell für den Einsatz in der Nachrichtentechnik konzipiert. In Ihren Produkten eingesetzt, bieten unsere Steckverbinder höchste Zuverlässigkeit unter rauen Umgebungsbedingungen.
Die wasserdichten Steckverbinder sind mit einer Bajonettbahn ausgerüstet und für den Einsatz in einem weiten Temperaturbereich vorgesehen. Der modulare Aufbau unserer Audiosteckverbinder ermöglicht eine Vielzahl von Varianten. Wir können Ihnen somit ein an Ihre Anforderungen universell anpassbares Steckverbindersystem zur Verfügung stellen.
Besondere Merkmale
- NF07: Robuste Gehäuse aus rostfreien, nicht magnetischen Materialien
- Hohe Schutzklasse: Stecker und Dosen auch in offenem Zustand dicht bis IP68
- Druckkontaktsystem: Hartvergoldete federnde Kontakte mit selbstreinigenden Stirnflächen. Schock- und vibrationsfest.
- Kodierung, Bajonett: Die Kodierung erfolgt über die Bajonettbahn im Gehäuse. 4 farblich markierte Kodierungen stehen zur Auswahl.
- EMV-Festigkeit: Sehr gute Schirmdämpfungseigenschaften gegen elektromagnetische Einflüsse, HF-Einflüsse und Pulsfrequenzen
Technische Daten
Baureihe NF07 geschirmt
| Polzahl | 7 |
| Bemessungsspannung | 50 V |
| Bemessungsstrom Ie | 6 µA min. / 2,5 A max. (für 2 beliebige Kontakte, Deratingkurve beachten) |
| Kodierlage | 1 – 4 |
| Durchgangswiderstand | ca. 5 mΩ |
| Schirmdämpfung | > 70 dB bei 1 MHz (VG 95214-3) |
| Prüfspannung | 500 Veff, 50 Hz |
| Dichtigkeit gekuppelt | IP68 (0,4 bar, 2h bei 25°C, nach VG 95319-2, Test-Nr. 5.9.2.) |
| Dichtigkeit ungekuppelt | IP68 (0,4 bar, 2h bei 25°C, nach VG 95319-2, Test-Nr. 5.9.2.) |
| Mechanische Lebensdauer | > 5.000 Steckzyklen |
| Temperaturbereich | -55°C … +100°C |
| Gehäusematerial / -oberfläche / -farbe | Aluminium-Legierung, Stahl nicht rostend (antimagnetisch) / Ni3+2Cd6+2cF, Cr3+2 / RAL6015, schwarz |
| Kontakte, Ausführung | Druckkontakte, Stecker: federnd / Dosen: feststehend |
| Kontakte, Material | Kupferknetlegierung, vergoldet |
| Kontakte, Anschluss | Löten: 0,5 mm²/AWG 20, PCB: Pins Ø 0,53 mm |
| Verschlussart | Bajonett |
