VG95351/NF07 - 7-polige Steckverbinder für Kommunikationssysteme

Eddicy Miniatur-Bajonettstecker mit vergoldeten Druckkontakten für die Nachrichtentechnik

Baureihe NF07

Kabelstecker mit Gummitülle, 7-polig

Baureihe NF07

Kabeldose, langer Adapter, 7-polig

Baureihe NF07

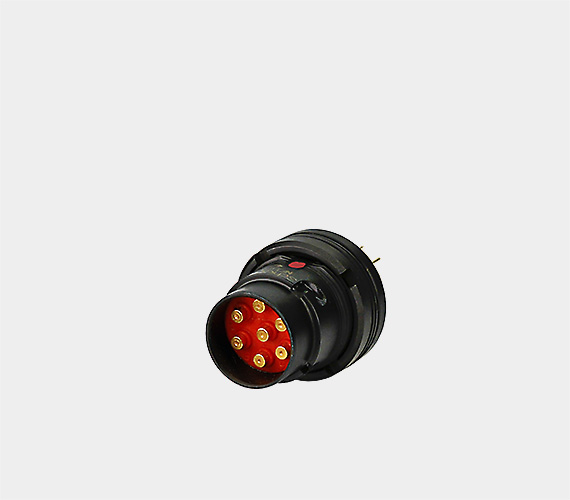

Flanschdose, 7-polig

Baureihe NF07

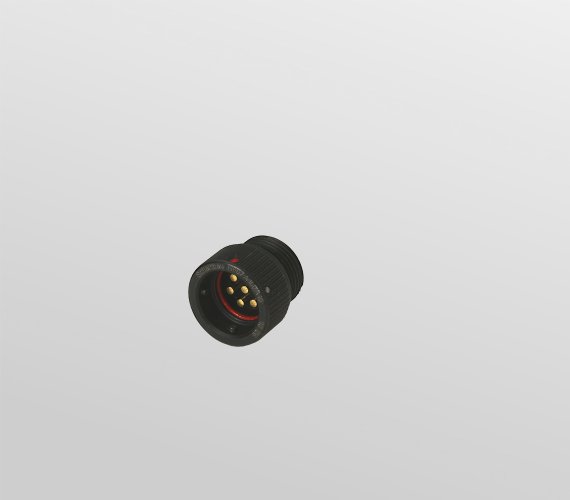

Einlochdose, 7-polig

Die bewährten 7-poligen Audio­steck­ver­binder der Baureihe VG95351/NF07 sind speziell für den Einsatz in der Nachrichtentechnik konzipiert. In Ihren Produkten eingesetzt, bieten unsere Steckverbinder höchste Zuverlässigkeit unter rauen Umgebungsbedingungen. Die wasserdichten Steckverbinder sind mit einer Bajonettbahn ausgerüstet und für den Einsatz in einem weiten Temperaturbereich vorgesehen. Der modulare Aufbau unserer Audiosteck­verbinder ermöglicht eine Vielzahl von Varianten. Wir können Ihnen somit ein an Ihre Anforderungen universell anpassbares Steckverbindersystem zur Verfügung stellen.

Besondere Merkmale

Elektrische Vorteile
Zuverlässige, langlebige Kontaktverbindung (5.000 Steckzyklen)

Gefederte, hartvergoldete Pogo-Stifte mit selbstreinigenden Kontaktflächen
sorgen für gleichbleibend niedrigen Widerstand und hohe Zuverlässigkeit –
selbst bei massiven Vibrationen oder Stößen. Ideal für empfindliche Nieder-
spannungs- oder Schwachstromanwendungen, da sie das Risiko verbogener
Stifte oder verschmutzter Kontakte ausschließen und eine ununterbrochene
Signalintegrität gewährleisten.

Maximaler Störungsschutz für einen sicheren und stabilen Betrieb

Die fortschrittliche EMV-Abschirmung – insbesondere bei der 10-poligen Version mit 360-Grad-Lamellenkäfig – schützt kritische Signale vor elektromagnetischem, hochfrequentem und gepulstem Störungen und gewährleistet so den zuverlässigen Betrieb der Geräte in rauen Umgebungen und betriebskritischen Systemen.

Scoop-proof: Keine Kurzschlüsse beim Stecken

Die störungssichere Konstruktion stellt sicher, dass beim Anschließen keine Kontakt­schäden oder Kurzschlüsse auftreten.

Flexible Anschlussoptionen für eine einfache Integration

Unterstützt eine Vielzahl von Kabeltypen (bis zu AWG20) und Leiterplattenmontageanforderungen (3,5 mm oder 8 mm Stifte), was eine nahtlose Integration in platzbeschränkte oder kundenspezifische Anwendungen ermöglicht.

Mechanische Vorteile
Außergewöhnliche Haltbarkeit und diskretes Erscheinungsbild

Die robuste, nicht reflektierende schwarze Oberfläche ist korrosions- und
verschleißbeständig und eignet sich ideal für raue Außenbedingungen und
taktische Umgebungen, in denen es auf Unauffälligkeit und Langlebigkeit
ankommt.

Wasserdicht – auch im ungesteckten Zustand

Dank robuster Elastomere und O-Ringe sind die Steckverbinder nach IP68
wasser- und druckdicht, auch wenn sie nicht eingesteckt sind, und gewähr­leisten eine ununterbrochene Leistung in nassen oder untergetauchten Umgebungen.

Schnelle, sichere Verbindung mit intuitiver Handhabung

Die Bajonettkupplung mit bis zu fünf farbcodierten Kodier-Optionen ermöglicht ein schnelles, fehlerfreies Stecken – auch bei schlechter Sicht oder unter hohem Druck – und verbessert so die betriebliche Effizienz.

Umweltverträglich und konform mit Verteidigungsstandards

RoHS-konforme Materialien gewährleisten Umweltsicherheit und Gesetzeskonformität – ohne Verwendung gefährlicher Substanzen – und erfüllen gleichzeitig die strengen militärischen Anforderungen (VG96934 Version J).

Vielseitige Installationsoptionen für robuste, kundenspezifische Lösungen

Wärmeschrumpfende Manschetten und umspritzbare Endgehäuse bieten eine verbesserte Zugentlastung und mechanischen Schutz, verhindern Kabelbrüche und maximieren die Zuverlässigkeit der Verbindungen in robusten Anwendungsfällen.

Technische Daten

Baureihe VG95351 / NF07
Polzahl 7
Bemessungsspannung 50 V
Kodierlagen max. / Verschlussart 1 / Bajonettschnellverschluss
Bemessungsstrom Ie 6 µA min. / 2,5 A max. (für 2 beliebige Kontakte)
Durchgangswiderstand ca. 5 mΩ
Schock Halbsinus 150 m/s2
Vibration 5 Hz … 500 Hz; 2 g RMS
Isolationswiderstand ≥ 5.000 MΩ
Prüfspannung 500 Veff, 50 Hz
Schirmwirkung ca. 60 dB, ohne Lamellenkorb
Dichtigkeit offen/gesteckt IP68 (0,4 bar, 48 Stunden, nach VG 95319-2, Test-Nr. 5.9.2.)
Mechanische Lebensdauer > 5.000 Steckzyklen
Temperaturbereich –55°C … +100°C
Gehäuse
Material Stecker / Farbe / Oberfläche
Material Dose / Farbe / Oberfläche
Dichtungselemente
Kontakteinsätze
RoHS / REACH


Aluminium-Legierung / schwarz / cadmiumfrei, chrom-VI-frei
Nicht rostender Stahl, Endgehäuse Al-Legierung / schwarz / cadmiumfrei, chrom-VI-frei
FKM Extrem-Kautschuk, Silikon-Kautschuk
Thermoplastischer Kunststoff
ja / ja

Kontakte
Stecker Anschluss / Farbe / Oberfläche
Dose Anschluss / Farbe / Oberfläche
Ausführung
Material
Oberfläche


Festkontakte / Lötkelch AWG20 / 0,5 mm2
Pogo-Pins / Lötkelch AWG20 / 0,5 mm2, PCB
Selbstreinigendes Druckkontaktsystem
Messinglegierung
Spezialvergoldung
