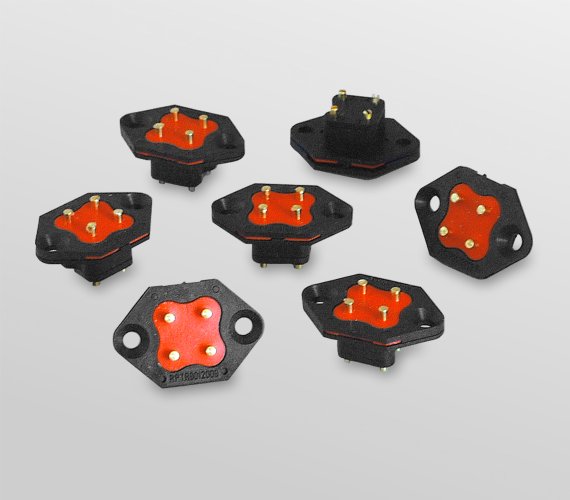

Schaltbau NF04 - Miniatur Steckverbinder
Schaltbau Steckverbinder der Baureihe NF04 sind 4-polige Batteriesteckverbinder mit hartvergoldeten Druckkontakten für den Einsatz in batteriebetriebenen Geräten
Baureihe NF04
4-poliger robuster Steckverbinder für den Einsatz in batteriebetriebenen Geräten. Die Montage des NF04 BL0 erfolgt geräteseitig, z.B. im Batteriefach. Beim Einsetzen des Akkus wird über seine Kontaktfahnen die Steckverbindung geschlossen. Der mit Druckkontakten ausgerüstete Steckverbinder verfügt über einen gleichbleibend niedrigen Durchgangswiderstand.
Besondere Merkmale
- Gehäuse: Längswasserdichtigkeit IP67 oder ohne Dichtung IP23
- Druckkontaktsystem: sehr niedriger Kontaktwiderstand, hohe Vibrations- und Schockfestigkeit
- Kundenspezifische Ausführungen: verschiedene Ausführungen möglich, z.B. Kontakthub, Pin-Anordnung, usw.
Applikationen
- Nachrichtentechnik: Militär-, Meßtechnik und -Kommunikation, z.B. Light Field Radio (LFR), Multi Role Radio (MRR), Polizeifunkgeräte
- Industrieelektronik: Industrie-PC, portable Systeme im industriellen Umfeld, z.B. Industrie-Laptop
Technische Daten
Baureihe NF04
| Polzahl | 4 |
| Bemessungsspannung | 12 V |
| Bemessungsstrom Ie | 3 A max. |
| Kodierlage | 1 |
| Durchgangswiderstand | ≤ 10 mΩ |
| Kontakte, Ausführung | Druckkontakte, federnd |
| Kontaktkraft | max. 7,5 N/Pin |
| Kontakte, Material | Kupferknetlegierung, vergoldet |
| Kontakte, Anschluss | Löten: 0,5 … 1,00 mm² |
| Kontakteinsatz | Thermoplastischer Kunststoff |
| Gehäuse, Dichtungsteile | Silikon-Kautschuk / Fluorsilikon-Kautschuk |
| Vibration / Schock | 4 g in x-, y- und z-Richtung bis 500 Hz |
| Schutzart (EN 60529) | IP67 (0,2 bar / 2h) |
| Mechanische Lebensdauer | 5.000 Steckzyklen |
| Temperaturbereich | -55° C … +85° C |
