B – Steckverbinder für Schienenfahrzeuge
Steckverbinder für Leistungs- und Steuerleitungen in schienengebundenen Fahrzeugen
Baureihe B
Baureihe B
Steckverbinder der Baureihe B sind speziell für den rauen Einsatz von Schienenfahrzeugen konzipiert. Sie eignen sich hervorragend als Steckverbinder für Leistungs- und Steuerleitungen in schienengebundenen, aber auch in anderen Fahrzeugen.

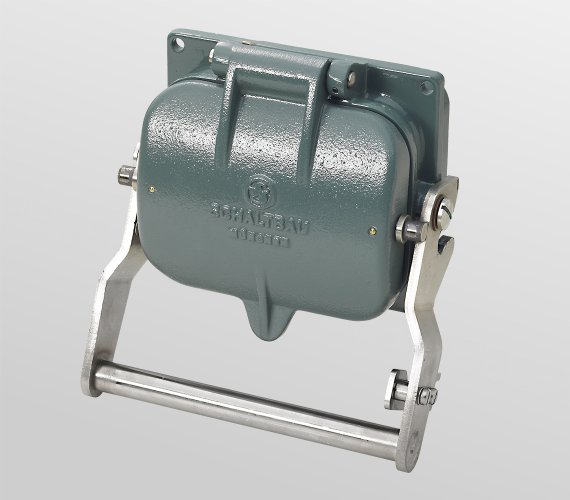

Eine integrierte Verriegelungsschaltung schaltet nur dann Spannung auf die Hauptstromleitung, wenn alle Dosendeckel geschlossen und alle Stecker gesteckt sind oder in die Blinddosen eingeführt wurden.
Besondere Merkmale
- Robuste mechanische und elektrische Ausführung
- Universell einsetzbar als Steckverbinder für
- Energie- und Signalübertragung
- Austauschbarkeit einzelner Bauelemente
- Leichte Montierbarkeit, kurze Montagezeiten
- Steckvorrichtung verriegelbar
- Integrierte Verriegelungsschaltung zum Schutz vor gefährlicher Berührungsspannung
Applikationen
- Leistungs- und Steuerleitungssteckverbinder für Schienenfahrzeuge
Technische Daten
Baureihe B

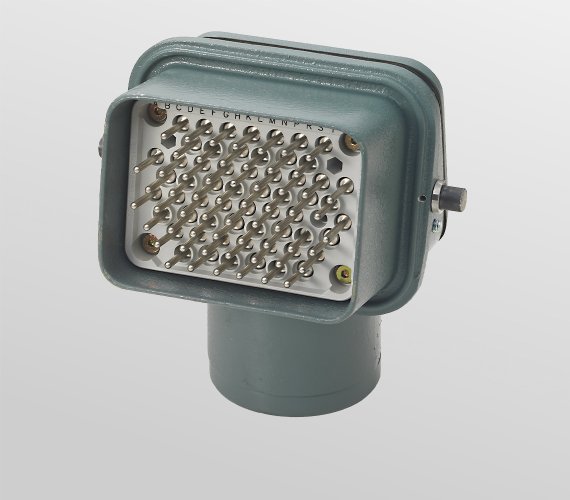

| Polzahl | 59+PE max., konfigurationsabhängig |
| Bemessungsspannung (IEC 60038) | 500 V max., konfigurationsabhängig |
| Bemessungsstrom Ie | Hauptkontakte: 400 A max., konfigurationsabhängig / Steuerkontakte: 35 A max., konfigurationsabhängig |
| Kodierlage | 1 |
| Durchgangswiderstand | < 10 mΩ |
| Isolationswiderstand | > 100 MΩ |
| Prüfklasse EN 60068-1: tmin[°C]/ tmax[°C]/tPrüfdauer[Tage] | -25/70/21 |
| Schutzart (EN 60529) | IP54 |
| Mechanische Lebensdauer | 1.000 Steckzyklen |
| Temperaturbereich | -40° C … +85° C |
| Gehäuse, Material | Aluminiumdruckguss, RAL7031 |
| Gehäuse, Kontakteinsatz | Thermoplast / Duroplast |
| Gehäuse, Dichtungsteile | Perbunan, Neopren |
| Gehäuse, Brennverhalten | |
| Kontakte, Anschluss | Schrauben / Crimpen / Löten (konfigurationsabhängig) |
| Kontakte, Material | Kupferknetlegierung |
| Kontakte, Oberfläche | Alle Kontakteinsätze: Silber / 59+PE: Silber/Nickel |
| Verschlussart | Verriegelungsschaltung (Handgriff) |
