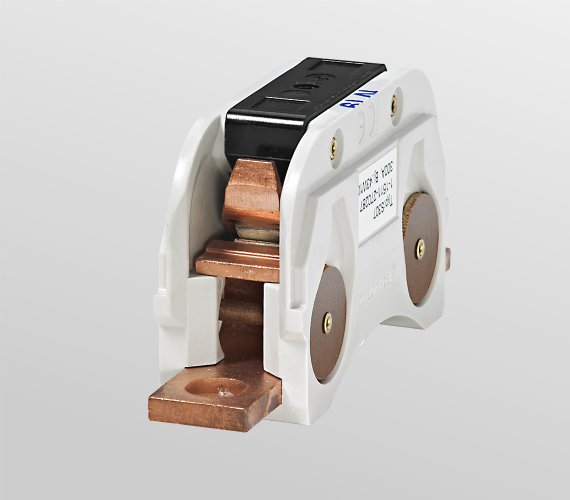

Nockenschaltelement für 300 A mit permanentmagnetischer Blaseinrichtung
S307 – Nockenschaltelemente
Die Schaltbau S307 Serie - Einpolige AC / DC Nockenschaltelemente für 250 A und 300 A
S307 C
S307 A
Nockenschaltelement für 300 A ohne permanentmagnetische Blaseinrichtung
Schaltbau Nockenschaltelemente eignen sich für den Einsatz in DC- und AC-Anwendungen. Bezeichnend für diese Baureihen ist ihre außerordentlich hohe Schaltleistung bei gleichzeitig geringer Baugröße – ein Faktor, zu dem nicht zuletzt auch die doppelte Kontaktunterbrechung beiträgt, deren große Öffnungswege ein absolut sicheres Abschalten gewährleisten.
Besondere Merkmale
- Schmale Bauform
- Doppelte Kontaktunterbrechung
- Varianten:
- S307 C, G, G/N und C/N für DC mit permanentmagnetische Blaseinrichtung
- S307 A und E für AC ohne Blaseinrichtung
- Lichtbogenkammer optional
Lichtbogen-/Löschkammer
- Optional, passende Lichtbogen- bzw. Löschkammer bitte gesondert bestellen
- LK-S307: Lichtbogenkammer für Nockenschaltelemente S307 C und S307 G
- LK-S307-DC: Löschkammer speziell für Nockenschaltelemente S307 G/N und S307 C/N für hohe Spannungen mit Kodierloch für die polrichtige Montage
Spezielle Varianten
- Auf dieser Seite sind ausschließlich Vorzugstypen dargestellt.
- Benötigen Sie eine spezielle Variante? Bitte sprechen Sie uns an! Vielleicht findet sich Ihr Schaltelement bei unseren Sonderausführungen. Wenn nicht, bei entsprechender Stückzahl liefern wir gerne auch kundenspezifische Ausführungen.
Technischen Daten
S307
| Spannungsart | DC, AC |
| Hauptkontakte: Anzahl, Art | 1 x Öffner |
| Nennspannung Un | 450, 750 V |
| Bem.-isolationsspannung Ui | 630 V |
| Konv. therm. Strom in freier Luft Ith | 250, 300 A |
| Mechanische Lebensdauer | 5 Mio. Schaltspiele |
