S132 – Notabschalter für Flurförderzeuge

Sicherheit für Flurförderzeuge - Schaltbau S132 einpolige Notabschalter mit Sprungschaltmechanismus für Batteriespannungen bis 160 Volt DC und thermischen Dauerstrom bis 125 Ampere.

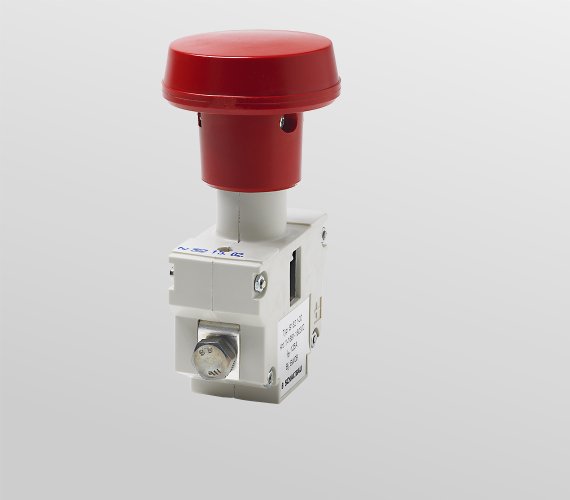

S132

1-polige Notabschalter für Flurförderzeuge

Notabschalter gewährleisten durch manuelle Betätigung eine sofortige Stromunterbrechung (UVV-Auflagen). Die Ausführungen der Baureihe S132 sind einpolig und für DC-Anwendungen vorgesehen.

Der Stromkreis wird durch Ziehen des roten Signalknopfes geschlossen. Im Notfall erfolgt die zwangsweise, direkte Unterbrechung des Stromkreises durch Niederdrücken des roten Signalknopfes.

Besondere Merkmale

  • Einpoliger Notabschalter mit Sprungschaltmechanismus
  • Permanentmagnetische Blaseinrichtung
  • Zwei definierte bistabile Schaltstellungen
  • Verriegelungsschloss verfügbar

Verfügbare Typen

  • S132-1-Z0-L1
  • S132-1-Z0-L2
  • S132-1-Z0-L3

Technische Daten

S132
Spannungsart DC
Hauptkontakte: Anzahl, Art 1 x Öffner
Nennspannung Un 100 V
Bem.-isolationsspannung Ui 160 V
Bem.-stoßspannung Uimp 4 kV bei PD3
Konv. therm. Strom in freier Luft Ith 125 A
Zulässiger Einschaltstrom 600 A
Bemessungsbetriebsstrom Ie bei 24 V: 250 A, bei 48 V: 200 A, bei 80 V: 150 A
Grenzabschaltvermögen 24 V DC, L/R=15 ms: 1.000 A, 48 V DC: 800 A, 80 V DC: 600 A
Mechanische Lebensdauer 30.000 Schaltspiele
Schutzgrad IP00
Einbaulage beliebig
Anschluss Schraubanschluss M8

Alle Daten anzeigen
