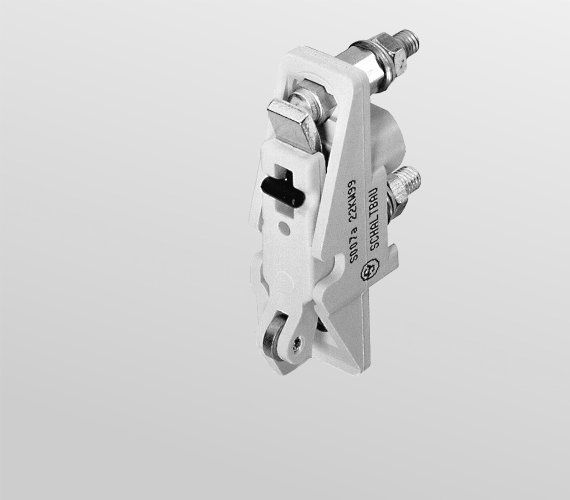

Nockenschaltelement für 25 A
S007 – Nockenschaltelemente
Die Schaltbau S007 einpoligen Nockenschaltelemente für 25 A und 60 A sind für AC und DC Anwendungen geeignet
S007 A
Im Gegensatz zur Baureihe S005 besitzen die Nockenschaltelemente der Baureihe S007 eine massive Kontaktbrücke. An der Kontaktstelle ist die Kontaktbrücke mit einer 1 mm starken Silberauflage plattiert. Der Festkontakt, an dem der Lichtbogen auftritt, ist ebenfalls mit einer Hartsilberauflage belegt. Die Stromübertragung geschieht in einem aus Hartsilber ausgelegten Sattellager. Bei Geräten mit extremer Schüttel- oder Stoßbewegung ist eine Sonderausführung mit Litzen lieferbar.
Besondere Merkmale
- Geeignet für DC- und AC-Anwendungen
- Massive Kontakte, robuster Aufbau, hohe Lebensdauer
- Festkontakt und Kontaktbrücke mit Hartsilberauflage
- Einfache Montage: Befestigung mit nur einer Schraube
Spezielle Varianten
- Auf dieser Seite sind ausschließlich Vorzugstypen dargestellt.
- Benötigen Sie eine spezielle Variante? Bitte sprechen Sie uns an! Vielleicht findet sich Ihr Schaltelement bei unseren Sonderausführungen. Wenn nicht, bei entsprechender Stückzahl liefern wir gerne auch kundenspezifische Ausführungen.
Technischen Daten
S007
| Konv. therm. Strom in freier Luft Ith | A: 25 A C: 60 A |
| Bem.-isolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 3 |
| Hauptkontakte: Anzahl, Art | 1 Öffner |
| Schutzgrad | IP00 |
| Mechanische Schalthäufigkeit | 120 Schaltungen/Min. |
| Elektrische Schalthäufigkeit | 10 … 60 Schaltungen/Min. je nach Last |
| Mechanische Lebensdauer | > 3 Mio. Schaltspiele |
| Betätigungsweg | max. 4 mm |
| Betätigungskraft | 4 N |
| Umgebungstemperaturbereich | -25 °C … +70 °C |
| Anschluss | A: M5 C: M6 |
| Gewicht | ca. 40 g |
