1-polige bidirektionale DC-Schließerschütze, für Schaltspannungen bis 1.500 Volt und Dauerströme bis 3.000 Ampere
C830 – DC bidirektional schalten
Innovative Gleichstromschütze für die schnelle Aufladung im Megawattbereich – kompakt, kundenorientiert und für mobile Anwendungen

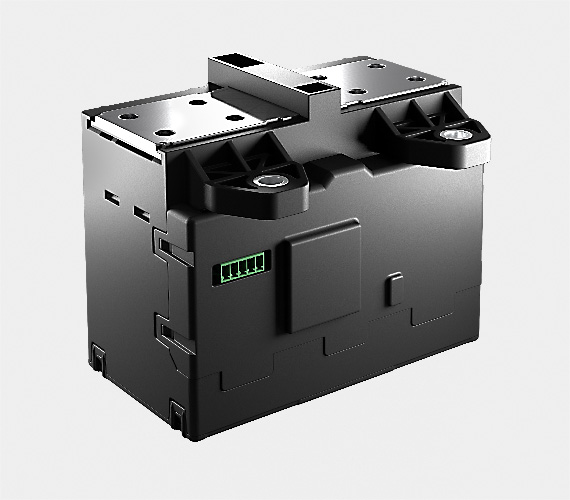

C830
Eddicy-Schütze der Baureihe C830 wurden speziell entwickelt, um die steigenden Anforderungen moderner Hochvolt-Plattformen im Bereich schwerer Nutzfahrzeuge zu erfüllen. Mit Schaltspannungen bis 1.500 Volt und Dauerströmen bis 3.000 Ampere vereint die Baureihe höchste Leistungsfähigkeit mit einer kompakten Bauweise. Konzipiert für mobile Anwendungen und extreme Einsatzbedingungen, steht die Baureihe für maximale Performance, Zuverlässigkeit und Skalierbarkeit. Sie ermöglicht leistungsstarke und effiziente Hochvolt-Antriebssysteme und schafft die technologische Grundlage für ultraschnelles Laden der nächsten Generation elektrischer Fahrzeuge im Heavy-Duty-Bereich.
Besondere Merkmale
Hohe Effizienz und minimale Wärmeverluste dank extrem niedrigem Kontaktwiderstand
Die neu entwickelten Hauptkontakte mit einem Kontaktwiderstand von nur 40 Mikroohm reduzieren die Erwärmung deutlich und tragen so zu einem dauerhaft stabilen und zuverlässigen Betrieb bei. Gleichzeitig werden die Energieverluste im Schütz wirksam gesenkt, wodurch die Effizienz des gesamten Systems spürbar steigt. Die geringere Wärmeentwicklung führt zudem zu einem reduzierten Kühlbedarf, was das Wärmemanagement vereinfacht.
Sichere Lichtbogenlöschung – keine Explosionsgefahr
Das kompakte Luftschütz mit permanent-magnetischer Lichtbogenlöschung ohne Gaskapselung gleicht Überdruck aus. Das gewährleistet einen langen reibungslosen Betrieb in anspruchsvollen Umgebungen ohne Explosionsgefahr.
V2G-Ready für bidirektionale Ladestationen
Für das perfekte Zusammenspiel von Elektrofahrzeug und Ladesäule werden bidirektionale Schütze benötigt. Diese ermöglichen Elektrofahrzeugen nicht nur zu laden, sondern Strom auch ins Netz einzuspeisen oder für die Hausstromversorgung zu nutzen.
Volle Bidirektionalität – sicheres Trennen hoher Leistungen
Alle Ausführungen des C830 können im Bedarfsfall hohe Ströme und Spannungen zuverlässig schalten, unabhängig von der Stromrichtung. Erreicht werden diese Eigenschaften durch die besondere Anordnung von Blasmagneten und Löschkammer.
Applikationen
Mobiler Einsatz in Nutzfahrzeugen, Bussen, Offroad- und Baufahrzeugen sowie Landmaschinen und schweren Pkw
Das Automotive-Schütz C830 wird in Elektrofahrzeugen, Bussen sowie Nutz- und Baufahrzeugen eingesetzt und ist Bestandteil des Sicherheitskreises im Hochvolt-Bordnetz. In batterie- und Hybridfahrzeugen kann es als Hauptschütz in der Battery Disconnect Unit (BDU) eingesetzt werden und gewährleistet zuverlässig die galvanische Trennung der Batterie vom Antriebsstrang. Im Fehlerfall sorgt das Schütz für eine galvanische Trennung der Hochspannungsbatterie vom Bordnetz, beispielsweise bei Systemausfällen, Überlast oder einem Unfall. Dadurch trägt das C830 wesentlich zur Sicherheit von Fahrzeuginsassen, Rettungskräften und Fahrzeug bei und unterstützt einen zuverlässigen Betrieb von Hochvolt-Antriebssystemen.
Technische Daten
C830
| Spannungsart | DC bidirektional / AC, f ≤ 60 Hz |
| Hauptkontakte: Anzahl, Art | 1 Schließer |
| Max. Schaltspannung U | 1.500 V |
| Bem.-isolationsspannung Ui | 1.000 V @ PD3 / 1.500 V @ PD2 |
| Bem.-stoßspannung Uimp | 10 kV |
| Verschmutzungsgrad Überspgannungskategorie |
PD2 oder PD3, siehe Ui OV3 |
| Konv. therm. Strom in freier Luft Ith | 2.000 A @ Anschlussquerschnitt 3x 500 mm2 3.000 A @ Kontakttemperatur 95° C max., Anschlussquerschnitt 3x 1.000 mm2 |
| Impedanz der Strombahn, typisch | 40 μΩ |
|
Bemessungskurzzeitstrom Icw
|
15.000 A @ 5 ms, L < 50 μH |
| Hilfskontakt | 1x Schnappschalter S880 Wechsler mit Spiegelkontaktfunktion nach DIN EN IEC 60947-4-1, Anhang F AC-15: 50 V / 1,0 A; DC-13: 50 V / 0,5 A |
| Spulenspannung Us |
24 V DC / 19 … 32 V DC
PWM-Modul, optional |
| Schock, Vibration | ISO 16750-3, Test VII |
| Einbaulage | horizontal, vertikal |
| Umgebungstemperaturbereich | –40 °C … +85 °C |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
Geplante Zertifizierungen und Zulassungen
