1-polige bidirektionale DC-Schließerschütze, für Schaltspannungen bis 1.000 Volt und Ströme bis 3.000 Ampere
C330 – DC bidirektional schalten
Innovative Gleichstromschütze für die schnelle Aufladung im Megawattbereich – kompakt, kundenorientiert und für stationäre Anwendungen

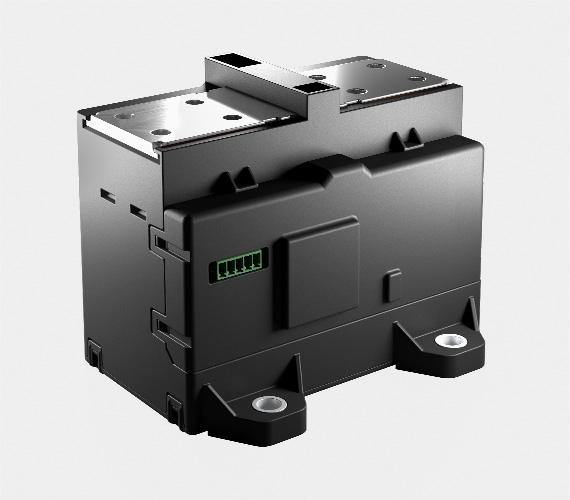

C330
C330 ist das erste kompakte Hochleistungsschütz, das MCS Level 2 (1.500) und MCS Level 3 (3.000 A) abdeckt. Die Baureihe zeichnet sich durch ein kompaktes, offenes Isolationskonzept aus, das selbst unter extremen Fehlerbedingungen und hohen Kurzschlussströmen einen Ausfall verhindert und so Schäden an den umliegenden Komponenten vermeidet. Das Schütz C330 kann einem Kurzzeitstrom von 15.000 A für fünf Millisekunden standhalten, ohne dass die Kontakte verschweißen, was die Systemsicherheit erheblich erhöht. Mit getrennten Kontaktsystemen für das Schalten und die Stromführung zeichnet sich die Baureihe durch ihre außergewöhnliche Langlebigkeit aus.
Besondere Merkmale
- Kein Explosionsrisiko:
Permanente magnetische Lichtbogenlöschung ohne Gaskapselung zur Vermeidung von Überhitzung und Überdruck zu jeder Zeit - Erstklassige Leistung:
Kontaktpillen aus Silberlegierung mit einem Übergangswiderstand von nur 35 μOhm für geringe Leistungsverluste und weniger Kühlung - Hohe Lebensdauer:
Zweistufiges, seperates Kontaktsystem für Schalten/Abschalten sowie für das Führen hoher Dauerströme bis zu 3.000 Ampere für maximalen Kontaktschutz - Sicheres Abschalten hoher Leistungen:
Ausschaltvermögen bis 15.000 Ampere für 5 Millisekunden ohne Kontaktverschweißen - Geringer Energieverbrauch:
Integrierter Economizer für optimale Einzugsleistung beim Einschalten und minimiert den Energieverbrauch im Haltebetrieb - Hohe Schockfestigkeit:
60g / 11 ms eingeschaltet, 30g / 11 ms ausgeschaltet - Hohe Vibrationsfestigkeit:
DIN EN 61373 - V2G-fähig:
Vollständig bidirektional
Applikationen
Das C330 ist konzipiert für den stationären Einsatz in Ladestationen, Energiespeichern oder Photovoltaik-Anwendungen.
Technische Daten
C330
| Spannungsart | DC bidirektional / AC, f ≤ 60 Hz |
| Hauptkontakte: Anzahl, Art | 1 Schließer |
| Max. Schaltspannung U | 1.000 V |
| Bem.-isolationsspannung Ui | 1.500 V |
| Bem.-stoßspannung Uimp | 8 kV |
| Verschmutzungsgrad Überspgannungskategorie |
PD2 OV2 |
| Konv. therm. Strom in freier Luft Ith | 2.000 A @ Anschlussquerschnitt 3x 500 mm2 3.000 A @ Kontakttemperatur 95° C max., Anschlussquerschnitt 3x 500 mm2 Impedanz der Strombahn, typisch 35 μΩ |
|
Bemessungskurzzeitstrom Icw
|
15.000 A @ 5 ms, L < 50 μH |
| Hilfskontakt | 1x Schnappschalter S880 Wechsler mit Spiegelkontaktfunktion nach DIN EN IEC 60947-4-1, Anhang F AC-15: 230 VAC/1.0 A; DC-13: 60 VDC/0.5 A |
| Spulenspannung Us |
24 V DC / 16 … 32 V DC
PWM-Modul, integriert |
| Vibration | DIN EN 61373: auf Anfrage |
| Schock | 60g/11 ms eingeschaltet, 30g/11 ms ausgeschaltet |
| Einbaulage | horizontal, vertikal |
| Umgebungstemperaturbereich | –40 °C … +85 °C |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
