1-poliges Schließerschütz (SPST-NO), Thermischer Dauerstrom 80 A
AFS19, AFS17, AFS819, AFS799 – 1- und 2-polige DC Schließerschütze
Die Schaltbau AFS19, AFS17, AFS819, AFS799 Schütze sind konfigurierbare ein- und zweipolige DC Schließerschütze mit einer Nennbetriebsspannung von 48 Volt und modellabhängigem thermischen Dauerstrom und Spulenspannung
AFS19

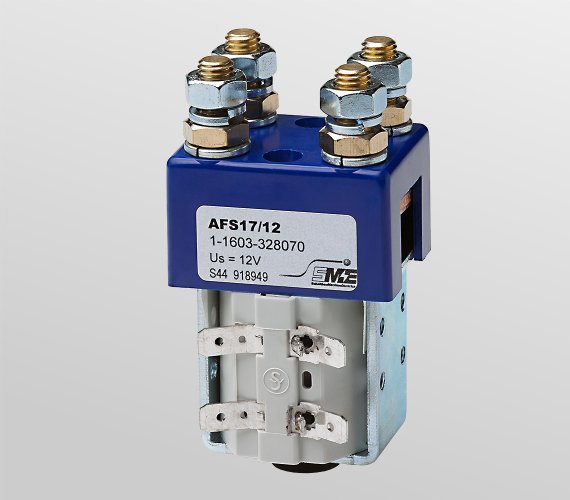

AFS17
2-poliges Schließerschütz (DPST-NO = 2 x SPST-NO), Thermischer Dauerstrom 80 A
AFS819
1-poliges Schließerschütz (SPST-NO), Thermischer Dauerstrom 150 A

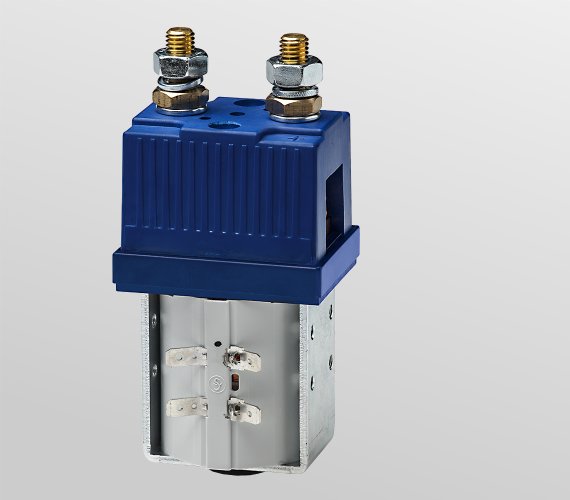

AFS799
1-poliges Schließerschütz (SPST-NO), Thermischer Dauerstrom 250 A
Batterieschütze für Flurförderzeuge
AFS-Schütze sind speziell für alle Arten von elektrischen Fahrzeugen im Bereich Material Handling geeignet. Sie kommen dort vornehmlich als Motorschütze zum Einsatz und sind als Ersatzteile für alle führenden Gabelstaplermarken gefragt.
Die DC-Schließerschütze sind für das Schalten von ohmschen, kapazitiven und induktiven Lasten ausgelegt und haben Kontakte mit doppelter Kontaktunterbrechung, die verschweißfrei und strapazierfähig sind und sich durch hohe Leitfähigkeit auszeichnen.
Baureihenübersicht
| Ith | Kontaktsystem | Baureihe |
| 80 A | 1-polige Schließer (SPST-NO) | AFS19 |
| 2-polige Schließer (DPST-NO = 2 x SPST-NO) | AFS17 | |
| 150 A | 1-polige Schließer (SPST-NO) | AFS819 |
| 250 A | 1-polige Schließer (SPST-NO) | AFS799 |
| 1-polige Schließer (SPST-NO), bistabil | AFS881 | |
Technische Daten
AFS19-AFS17-AFS819-AFS881
| Konv. therm. Strom in freier Luft Ith | 80 A, 150 A, 250 A |
| Kontakte | Standard, groß, raue Oberfläche |
| Spulentyp | Standard, umwickelt |
| Kontaktsystem | 1- und 2-polige Schließer (SPST-NO, DPST-NO) |
| Spulenspannung Us | 12 V – 120 V DC |
| Einschaltdauer | Kontinuierlich, intermittierend, verlängert |
| Blasmagnete | Optional |
| Obere Schutzabdeckung | Optional |
| Hilfsschalter | Optional |
| Spulenbeschaltung | Optional |
| Haltewinkel | Optional |
| Kundenspezif. Ausführung | Erhältlich |
| Spulenanschlüsse | Flachstecker 6,3 x 0,8 mm |
| Hauptanschlüsse | Schrauben M8 |
| Mechanische Lebensdauer | > 1 Mio. Schaltspiele |
| Strom bei 25% Einschaltdauer | 180 A, 275 A, 475 A |
| Strom bei 50% Einschaltdauer | 150 A, 225 A, 360 A |
| Strom bei 100% Einschaltdauer | 100 A, 150 A, 200 A |
| Nennbetriebsspannung ohne magnet. Blasung | 48 V max. |
| Nennbetriebsspannung mit magnet. Blasung | 96 V max. |
| Max. Anzugsspannung, intermittierend | 60% Nennspannung |
| Max. Anzugsspannung, kontinuierlich | 66% Nennspannung |
| Typische Abfallspannung | 15% Nennspannung |
