2-polige Wechsler (DPDT = 2 x SPDT)
mit extern gebrückten Kontakten, Thermischer Dauerstrom 80 A
AFS11, AFS711, AFS177, AFS717, AFS817, AFS797 – DC-Motor-Wendeschütze

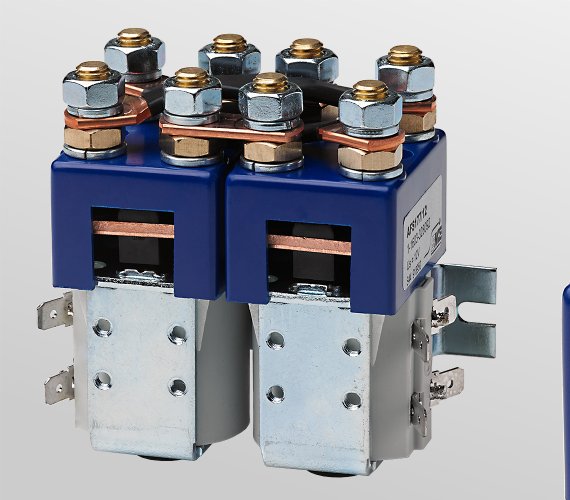

Die Schaltbau AFS11, AFS711, AFS177, AFS717, AFS817, AFS797 Schütze sind konfigurierbare zwei- oder vierpolige bistabile DC Motor-Wendeschütze mit modellabhängigem thermischen Dauerstrom, die speziell als Batterieschütze für Flurförderzeuge eingesetzt werden.
AFS11
AFS711
2-polige Wechsler (DPDT = 2 x SPDT)
mit intern gebrückten Kontakten, Thermischer Dauerstrom 80 A
AFS177
4-polige Schließer (4PST-NO = 2 x DPST-NO)
mit gebrückten Kontakten, Thermischer Dauerstrom 80 A
AFS717
2-polige Wechsler (DPDT = 2 x SPDT)
mit intern gebrückten Kontakten, Thermischer Dauerstrom 150 A
AFS817
2-polige Wechsler (DPDT = 2 x SPDT)
mit extern gebrückten Kontakten, Thermischer Dauerstrom 150 A
AFS797
2-polige Wechsler (DPDT = 2 x SPDT), Thermischer Dauerstrom 250 A
Batterieschütze für Flurförderzeuge
AFS-Schütze sind speziell für alle Arten von elektrischen Fahrzeugen im Bereich Material Handling geeignet. Sie kommen dort vornehmlich als Motorschütze zum Einsatz und sind als Ersatzteile für alle führenden Gabelstaplermarken gefragt.
Die DC-Motor-Wendeschütze sind für das Schalten von ohmschen, kapazitiven und induktiven Lasten ausgelegt und haben Kontakte mit doppelter Kontaktunterbrechung, die verschweißfrei und strapazierfähig sind und sich durch hohe Leitfähigkeit auszeichnen.
Baureihenübersicht
| Ith | Kontaktsystem | Baureihe |
| 80 A | 2-polige Wechsler (DPDT = 2 x SPDT) mit extern gebrückten Kontakten |
AFS11 |
| dito mit intern gebrückten Kontakten | AFS711 | |
| 4-polige Schließer (4PST-NO = 2 x DPST-NO) mit gebrückten Kontakten |
AFS177 | |
| 150 A | 2-polige Wechsler (DPDT = 2 x SPDT) mit intern gebrückten Kontakten |
AFS717 |
| dito mit extern gebrückten Kontakten | AFS817 | |
| 250 A | 2-polige Wechsler (DPDT = 2 x SPDT) | AFS797 |
Technische Daten
AFS11-AFS711-AFS177-AFS717-AFS817-AFS797
| Konv. therm. Strom in freier Luft Ith | 80 A, 150 A, 250 A |
| Kontakte | Standard, groß, raue Oberfläche |
| Spulentyp | Standard, umwickelt |
| Kontaktsystem | 2-polige Wechsler (DPDT) und 4-polige Schließer (4PST) |
| Spulenspannung Us | 12 V – 120 V |
| Einschaltdauer | Kontinuierlich, intermittierend, verlängert |
| Blasmagnete | Optional |
| Obere Schutzabdeckung | Optional |
| Hilfsschalter | Optional |
| Spulenbeschaltung | Optional |
| Haltewinkel | Optional |
| Kundenspezif. Ausführung | Erhältlich |
| Spulenanschlüsse | Flachstecker 6,3 x 0,8 mm |
| Hauptanschlüsse | Schrauben M8 |
| Mechanische Lebensdauer | > 1 Mio. Schaltspiele |
| Strom bei 25% Einschaltdauer | 180 A, 275 A, 475 A |
| Strom bei 50% Einschaltdauer | 150 A, 225 A, 360 A |
| Strom bei 100% Einschaltdauer | 100 A, 150 A, 250 A |
| Nennbetriebsspannung ohne magnet. Blasung | 48 V max. |
| Nennbetriebsspannung mit magnet. Blasung | 96 V max. |
| Max. Anzugsspannung, intermittierend | 60% Nennspannung |
| Max. Anzugsspannung, kontinuierlich | 66% Nennspannung |
| Typische Abfallspannung | 15% Nennspannung |
