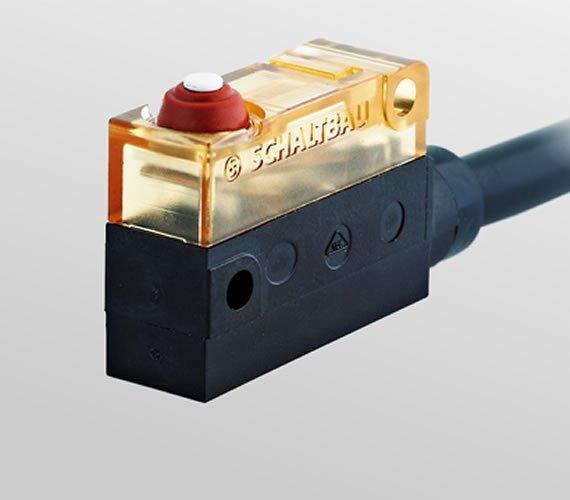

Schnappschalter S970 mit Druckknopf und konfektioniertem Kabel
Schaltbau Schnappschalter S970
S970 Schnappschalter - Kompakter Mikroschalter für Sicherheitsanwendungen mit selbstreinigenden Kontakten und Zwangsöffnung inkl. resistenten PEI-Gehäuse gegen extreme Temperaturen und aggressive Chemikalien
S970 W3L1 a
S970 W3B1 a

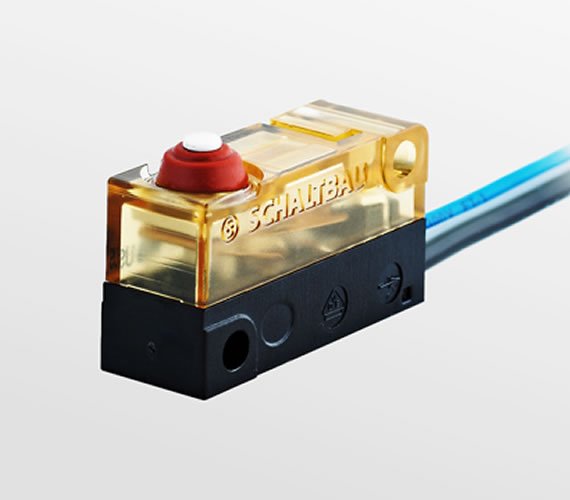

Schnappschalter S970 mit Druckknopf und Litzenanschluss
Der Schnappschalter S970 ist baugleich zum S870, verfügt aber über ein Gehäuse aus Polyetherimid (PEI). Damit kann dieser Mikroschalter in einem Temperaturbereich von -55 bis +150 Grad Celsius eingesetzt werden, er ist beständig gegen aggressive Chemikalien und dicht gegen Puderstaub. Das Gehäuse des S970 ist um fünfzig Prozent stoßfester als das Polycarbonat-Gehäuse des S870.
Besondere Merkmale
Wechsler, Öffner oder Schließer
Die Standard-Ausführung ist ein Wechsler mit drei Anschlüssen. Der Schalter ist auch als Öffner oder Schließer verfügbar (mit zwei Anschlüssen).
Zwangsöffnung für den Öffnerkontakt
Sollten die Öffnerkontakte bei einem Kurzschluss verschweißen, kann sie die Schnappfeder nicht mehr öffnen. Über den Hebel der Zwangsöffnung werden sie trotzdem sicher geöffnet. Es handelt sich um eine Zwangsöffnung nach DIN EN 60947-5-1, Anhang K.
Selbstreinigende Kontakte
Bei jeder Betätigung reibt der bewegliche Kontakt an dem Festkontakt, beseitigt Korrosion und Abbrand und reduziert den Kontaktwiderstand.
Schockfestigkeit 70 g, Vibrationsfestigkeit 50 g
Die Schaltmechanik dieses Mikroschalters ist besonders robust konstruiert: Schnappfeder und Rückstellfeder sind so ausgelegt, dass der Schaltvorgang auch bei Stößen und Vibrationen sicher funktioniert.
Schutzart bis IP67 (Kontaktraum und Anschlüsse)
Kontaktraum IP40 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP60 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP67 Anschlüsse IP00 // Schrauben M3, Flachstecker 6,3 × 0,8
Kontaktraum IP67 Anschlüsse IP67 // Litzen, seitlich, Länge 500 mm
PEI-Gehäuse – resistent gegen extreme Temperaturen und Chemikalien
Gehäusematerial: PEI, bernstein-transparent / PEI, schwarz
Temperaturbereich: -55 °C … +150 °C max., je nach Ausführung
Abmessungen 30 x 16 x 10,5 mm (L x H x B)
Es handelt sich um die maximalen Abmessungen des Gehäuses. Hinzu kommen die Maße für Betätiger und Anschlüsse. Alle Maßangaben und Zeichnungen finden Sie in folgendem Produktkatalog:
Technische Daten
Elektrische Daten
| Kontaktsystem | Wechsler mit Einfachunterbrechung, Form C, Schnappschalter mit 3 Anschlüssen |
| Thermischer Dauerstrom Ith EN60947 | 10 A bei T = 85°C |
| Thermischer Dauerstrom Ith UL508 | 10 A bei T = 85°C |
| Bem.-isolationsspannung Ui EN60947 | 250 V |
| Bem.-isolationsspannung Ui UL508 | 240 V |
| Verschmutzungsgrad EN60947 | PD 3 |
| Verschmutzungsgrad UL508 | PD 2 |
| Bemessungsstoßspg. Uimp | 4 kV |
| Gebrauchskategorie EN60947 | AC-15, 230 VAC/1,5 A / DC-13, 60 VDC/0,5 A |
| Gebrauchskategorie UL508 | 240 V AC/1,5 A / DC 60 VDC/0,5 A (General Purpose) |
| Schutzart Kontaktraum/Anschlüsse | IP40/IP00, IP40/IP20, IP60/00, IP67/00 |
| Kontaktmaterial | Silber oder Gold |
| Kurzschluss-Schutz | 10 A gG |
Betätiger, Schaltpunkte
| Betätiger | Druckknopf (Standard), Rollen-, Flach- und Nockenhebel |
| Ruhelage | 16,0 ±0,1 (Druckknopf) |
| Schaltpunkt | 14,8 ±0,2 (Druckknopf) |
| Rückschaltpunkt | 15,1 ±0,2 (Druckknopf) |
| Ende der Zwangsöffnung | 13,3 (Druckknopf) |
| Endlage | < 13,0 (Druckknopf) |
| Differenzweg (zwischen Schalt- und Rückschaltpunkt) | 0,3 (typisch, Druckknopf) |
Mechanische Daten
| Stirnseitige Montage | — |
| Reihenmontage | ja, seitliche Befestigung |
| Betätigungsgeschwindigkeit | max. 1,0 m/s, min. 0,1 mm/s |
| Vibrationsfestigkeit | 50 g (10 … 500 Hz alle Richtungen bei 10 µs max. Öffnungszeit) |
| Schockfestigkeit | 70 g, Halbsinus (ohne Zusatzbetätiger bei 10 µs max. Öffnungszeit) |
| Gehäusematerial | PEI, bernstein-transparent / PEI, schwarz |
| Mechanische Lebensdauer | min. 10 Mio. Schaltspiele, je nach Ausführung |
| Temperaturbereich | -55 °C … +150 °C max., je nach Ausführung |
| Hinweise | Alle Werte gelten für Schnappschalter mit Silberkontakten. Alle Angaben gelten im Neuzustand unter Laborbedingungen und bei Raumtemperatur, soweit nicht anders vermerkt. |
