Schnappschalter S850 mit Druckknopf und Schraubanschlüssen
Schaltbau Schnappschalter S850
S850 Schnappschalter - Doppelöffner für doppelte Sicherheit, Doppelöffner mit selbstreinigenden Doppelkontakten, galvanischer Trennung und Zwangsöffnung
S850 O6A2 a
S850 O6A2 b

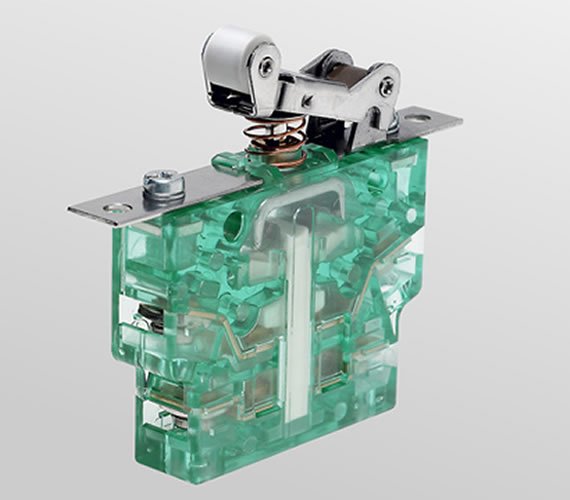

Schnappschalter S850 mit Rollenhebel und Schraubanschlüssen
Der Schnappschalter S850 kann mit einer Betätigung zwei galvanisch getrennte Sicherheitsschaltkreise öffnen. Ausgestattet mit einer Zwangsöffnung für beide Öffnerkontakte, bildet der S850 eine günstige Lösung für Steuerungsbauer, die das Sicherheitslevel von Maschinen und Anlagen erhöhen möchten, ohne in zusätzliche Hardware, Installation oder Programmierung zu investieren. Dieser hochwertige Mikroschalter eignet sich für sicherheitsrelevante Applikationen nach DIN EN ISO 13849-1.
Besondere Merkmale
Doppelöffner mit Doppelunterbrechung, galvanisch getrennt
Doppelöffner mit zwei galvanisch getrennten Kontaktbrücken. Beim Betätigen des Schnappschalters werden beide Kontaktpaare geöffnet.
Thermischer Dauerstrom bis 10 A, Trennen mittlerer Leistungen
Eine Kontaktbrücke verteilt die Abschaltleistung auf zwei Kontaktstellen. Als Kontaktmaterial wird Silber verwendet. Für das Schalten hoher Gleichströme empfehlen wir Blasmagnete, um die Lichtbögen zu löschen (Option).
Zwangsöffnung für beide Öffnerkontakte
Sollten die Öffnerkontakte bei einem Kurzschluss verschweißen, kann sie die Schnappfeder nicht mehr öffnen. Über den Hebel der Zwangsöffnung werden sie trotzdem sicher geöffnet. Es handelt sich um eine Zwangsöffnung nach DIN EN 60947-5-1, Anhang K.
Selbstreinigende Doppelkontakte
Bei jedem Schaltvorgang reiben die Kontaktbrücken definiert an den V-förmigen Festkontakten und beseitigen Korrosion und Abbrand. Dauerhaft niedrige Kontaktwiderstände gewährleisten eine hohe Kontaktsicherheit über die gesamte Lebenszeit.
Sicheres Schalten kleiner Ströme
Mit selbstreinigenden Silberkontakten können kleine Ströme sicher und häufig geschaltet werden. In chemisch aggressiver Umgebung und bei geringer Schaltfrequenz empfehlen wir Goldkontakte.
Abmessungen 50,2 x 38 x 12 mm (L x H x B)
Es handelt sich um die maximalen Abmessungen des Gehäuses. Hinzu kommen die Maße für Betätiger und Anschlüsse. Alle Maßangaben und Zeichnungen finden Sie in folgendem Produktkatalog:
Technische Daten
Elektrische Daten
| Kontaktsystem | Doppelöffner mit 4 Anschlüssen, Zwangsöffnung und 2 galvanisch getrennten Kontaktbrücken sowie selbstreinigenden Kontakten |
| Thermischer Dauerstrom Ith EN60947 | 10 A bei T = 85°C |
| Thermischer Dauerstrom Ith UL508 | 5 A bei T = 85°C |
| Bem.-isolationsspannung Ui EN60947 | 400 V |
| Bem.-isolationsspannung Ui UL508 | 300 V |
| Verschmutzungsgrad EN60947 | PD 3 |
| Verschmutzungsgrad UL508 | PD 3 |
| Bemessungsstoßspg. Uimp | 4 kV |
| Gebrauchskategorie EN60947 | AC-15, 230 VAC/1,5 A / DC-13, 24 VDC/1,5 A |
| Gebrauchskategorie UL508 | 240 V AC General Purpose / 4 A |
| Schutzart Kontaktraum/Anschlüsse | IP40/IP20 |
| Kontaktmaterial | Silber oder Silber mit 6 µm Goldauflage |
| Kurzschluss-Schutz | 10 A gG |
Betätiger, Schaltpunkte
| Betätiger | Druckknopf (Standard), Rollenhebel |
| Ruhelage | 8,85 ±0,15 (Druckknopf) |
| Schaltpunkt | 6,60 ±0,25 (Druckknopf) |
| Rückschaltpunkt | 7,80 ±0,25 (Druckknopf) |
| Ende der Zwangsöffnung | 5,80 (Druckknopf) |
| Endlage | < 5,65 (Druckknopf) |
| Differenzweg (zwischen Schalt- und Rückschaltpunkt) | 1,2 (typisch, Druckknopf) |
Mechanische Daten
| Stirnseitige Montage | ja, Frontmontage über stirnseitige Einschiebemuttern M3 |
| Reihenmontage | ja, seitliche Befestigung |
| Vibrationsfestigkeit | 15 g (10 … 500 Hz alle Richtungen bei 0,1 ms max. Öffnungszeit) |
| Schockfestigkeit | 30 g, Halbsinus (ohne Zusatzbetätiger bei 0,1 ms max. Öffnungszeit) |
| Gehäusematerial | PC, hellgrün-transparent |
| Mechanische Lebensdauer | min. 1,5 Mio. Schaltspiele |
| Temperaturbereich | -55°C … +85°C |
| Hinweise | Alle Werte gelten im Neuzustand und für Schnappschalter mit Silberkontakten. |
