Hochspannungsrelais mit 1-poligem Schließerkontakt
R400 – 1- und 2-polige Hochspannungs-Relais für Bahnanwendungen
Hochspannungs-Vorlade- oder Meßrelais für Prüf- und Testsysteme, geeignet für DC und AC, einer Bemessungsstoßspannungsfestigkeit bis 10 kV und Dauerströmen bis 25 Ampere.

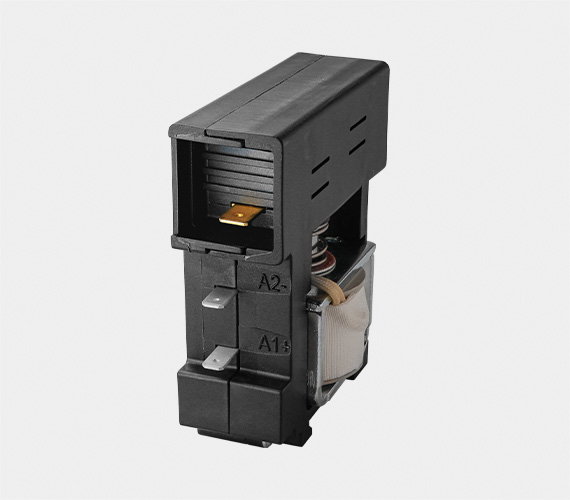

R411
R431
Hochspannungsrelais mit 1-poligem Wechslerkontakt
R412

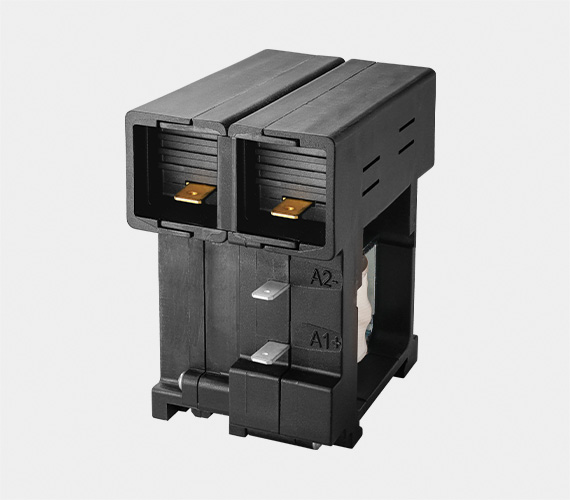

Hochspannungsrelais mit 2-poligem Schließerkontakt
R432
Hochspannungsrelais mit 2-poligem Wechslerkontakt
Das neue, kompakte Hochspannungs-Relais R400 wurde speziell für den Einsatz in Bahnanwendungen entwickelt. Eingesetzt in Testsystemen gewährleistet es die elektrische Sicherheit bei Prüfungen, indem es während Hochspannungs- und Isolationsprüfungen alle nichtaktiven Komponenten isoliert. Gleichermaßen geeignet für AC und DC, schalten das robuste Gerät im Rahmen der Schutzleiterprüfung Ströme bis 25 Ampere. Das geöffnete Hauptkontaktsystem hält Spannungen bis zu 10 Kilovolt stand und lässt sich problemlos integrieren. Das R400 eignet sich auch als Vorladeschütz für die Begrenzung hoher Einschaltströme zum Schutz von Hauptschützen. Hierfür sind Sondervarianten ohne Sparschaltung verfügbar. Die Hochspannungs-Relais R400 sind somit eine kosteneffiziente und sichere Lösung für anspruchsvolle Anwendungen, die höchste Sicherheitsstandards erfordern.
Besondere Merkmale
Modular konfigurierbares Hauptkontaktsystem
Verfügbar in 1- und 2-poligen Ausführungen für AC- und DC-Anwendungen. Das Kontaktsystem kann flexibel als Schließer oder Wechsler konfiguriert werden, um der spezifischen Anforderung des Testsystems zu entsprechen.
Dauerhaft niedrige Verlustleistung
Die Kontaktbrücke mit großen Kontaktpillen gewährleistet eine gleichmäßige Kontaktgabe und einen gleichbleibend niedrgem Übergangswiderstand.
Problemlose Lastabschaltung für Dauerströme
Das Hauptkontaktsystem gewährleistet eine zuverlässige Schaltfunktion sowohl bei positiver als auch bei negativer Polarität – unabhängig von der Stromflussrichtung. Das bidirektionale Hochspannungs-Relais ermöglicht somit problemlose Lastabschaltungen für Ströme bis 25 Ampere, unabhängig von der Polarität.
Einfache Montage und hohe Einbaukompatibilität
Einfache, schraubenlose Hutschienenmontage nach Industriestandard. Alle Anschlüsse für Hauptkontakte und Spulenantrieb mit Flachsteckanschlüssen. Für die Montage sind keine zusätzlichen Befestigungskomponenten erforderlich.
Niedriger Energieverbrauch
PWM-Modul zur Spulenansteuerung mit präziser Parametrierung, niedriger Anzug- und Halteleistung für eine reduzierte Wärmeentwicklung sowie konstantem Anzug- und Schaltverhalten unabhängig von der Umgebungs- und Spulentemperatur.
Höchste Leistungsfähigkeit und Schutz
Dank seines speziellen Designs verfügt das R400 trotz seiner kompakten Bauform über großzügig dimensionierte Luftstrecken im Kontaktbereich. Der offene Kontakt hält Spannungen bis zu 10 Kilovolt stand, was einer wesentlich höheren als normativ geforderten Stoßspannungsfestigkeit entspricht.
Applikationen
Vorladung
Das R400 eignet sich auch als Vorladeschütz für die Begrenzung hoher Einschaltströme zum Schutz von Hauptschützen.
Hochspannungs-Messrelais
Das R400 sorgt in Testsystemen für die elektrische Sicherheit bei Prüfungen, indem es während Hochspannungs- und Isolationsprüfungen alle nichtaktiven Komponenten isoliert.
Technische Daten
R400
| Spannungsart | DC bidirektional / AC (f ≤ 60 Hz) |
| Hauptkontakte: Anzahl, Art | 1x NO oder 1x (NO+NC) 2x NO oder 2x (NO+NC) |
| Max. Schaltspannung U | 1.500 V |
| Bemessungsbetriebsspannung Ue | 1.000 V |
| Bem.-isolationsspannung Ui | 1.000 V @ PD3 1.500 V @ PD2 |
| Bem.-stoßspannung Uimp | 10 kV |
| Überspgannungskategorie | OV2 |
| Durchschlagsfestigkeit | Pol – Pol: 10 kV Pol – Spule: 12,8 kV |
| Konv. therm. Strom in freier Luft Ith | 25 A @ 4 mm2, 40° C |
| Bemessungsbetriebsstrom Ie | 0,5 A @ 1.000 V |
| Kurzzeitstromfestigkeit Icw | 450 A |
| Bem.-kurzschlusseinschaltvermögen Icm | NO: 900 A NC: 25 A |
| Anschlüsse | Flachstecker 6,3 x 0,8 mm |
| Hilfsschalter | — |
| Spulenspannung Us | 24 V DC |
| Stromaufnahme Spule @ Ta = 20° C | Anzug: < 1.000 mA Halten: < 110 mA |
| Spulentoleranz | -30 … +25 % Us |
| Spulenbeschaltung | PWM-Modul |
| Anschlüsse | Flachstecker 4,8 x 0,8 mm |
| Schock / Vibration | Kategorie 1, Klasse B |
| Gebrauchslage | vertikal / horizontal |
| Schutzart | IP00 |
| Mechanische Lebensdauer | < 5.000.000 Schaltspiele |
| Arbeitstemperaturbereich | -40° C … +85° C |
