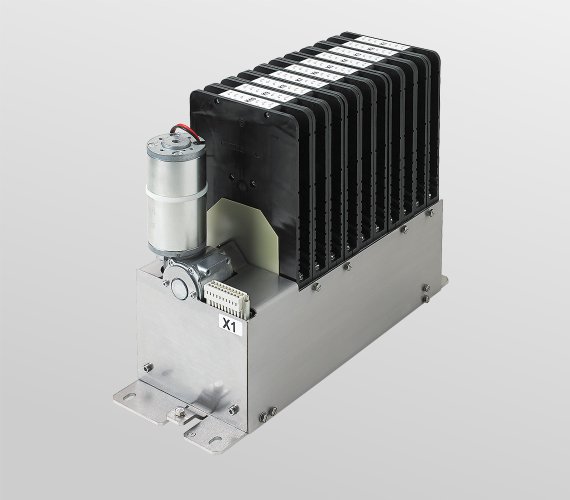

Hochspannungs-Umschalteinrichtung Baureihe CO4
Hochspannungs-Umschalteinrichtungen der Baureihe CO4 sind Schaltgeräte zum lastfreien Konfigurieren elektrischer Verbraucher. Die neuen 6-Stellungsgeräte sind jetzt leistungsfähiger – das Nockenschaltwerk konfiguriert schneller und die Schaltkammern können höhere Ströme führen.
Benötigt werden Umschalteinrichtungen für die Spannungskonfiguration für Bahnfahrzeuge im länderüberschreitenden Verkehr mit wechselnden Versorgungsspannungen. Die Umschalteinrichtung ist hier das Bindeglied zwischen Zugsammelschiene und den elektrischen Verbrauchern, z. B. Energieversorgungsanlagen und Heizregistern.
Besondere Merkmale
Großer Leistungsbereich
UIC-Spannungen bis 3.600 Volt, mit verstärkter Isolation 5.000 Volt; thermische Dauerströme bis 100 Ampere. Lastfreie Anpassung elektrischer Konfigurationen an unterschiedliche Zugsammelschienensysteme nach UIC 550.
6 Schaltstellungen
6 Steuereingänge für 6 vorkonfigurierte Positionen, angesteuert über ein motorisch betriebenes Nockenschaltwerk.
Modularität
Nockenschaltwerk mit 2 bis 10 Schalteinheiten* inklusive betriebsfertiger Anschlusskonfiguration; kundenspezifisch definierter Schaltprogramme sowie viele Schaltprogramme europäischer Bahnbetreiber verfügbar.
* weitere auf Anfrage
Normen
Geprüft nach Bahnnorm EN 60077-1, EN 60077-2,
UIC 550 sowie EN 50124-1 und EN 50163
Technische Daten
Schaltwerk
| Anzahl Schaltkammern | 2-4-6-8-10, weitere auf Anfrage |
| Ansteuerung | 6 Steuereingänge, 6 vorkonfigurierte Positionen |
| Antrieb | Nockenschaltwerk, elektromotorisch |
Kontaktsystem pro Schaltkammer
| Spannungsart | DC, AC (f ≥ 60 Hz) |
| Nennspannung Un | 3.000 V |
| Bemessungsbetriebsspannung Ue | 3.600 V @ PD3, OV3 5.000 V @ PD2, OV2 |
| Bemessungsisolationsspannung UNm | 3.600 V @ PD3, OV3 5.000 V @ PD2, OV2 |
| Bemessungsstoßspannung UNi | 25 kV |
| Verschmutzungsgrad | PD2, PD3 |
| Überspannungskategorie | OV2, OV3 |
| Thermischer Dauerstrom Ith | 100 A @ 70° C |
Antrieb
| Steuerspannung US | 24 … 110 V DC |
| Steuerspannungstoleranz | 0,7 … 1,25 x Us |
| Leistungsaufnahme | 20 W während Umschaltbetrieb, sonst keine |
Allgemeine Daten
| Vibration, Schock | Category 1, class B |
| Mechanische Lebensdauer | 125.000 Schaltzyklen |
| Einbaulage | horizontal, vertikal (nicht über Kopf hängend) |
| Temperaturbereich | –40° C … +85° C |
| Gewicht | ca. 9,5 kg, Gerät mit 10 Schaltkammern |
